1619030000

厂牌: WEIDMüLLER
产品描述:
供应商型号: UA-1619030000
供应商: 海外现货
标准整包数: 20
WEIDMüLLER 接线座- 接头/插头和插口 1619030000

1619030000概述


    产品简介

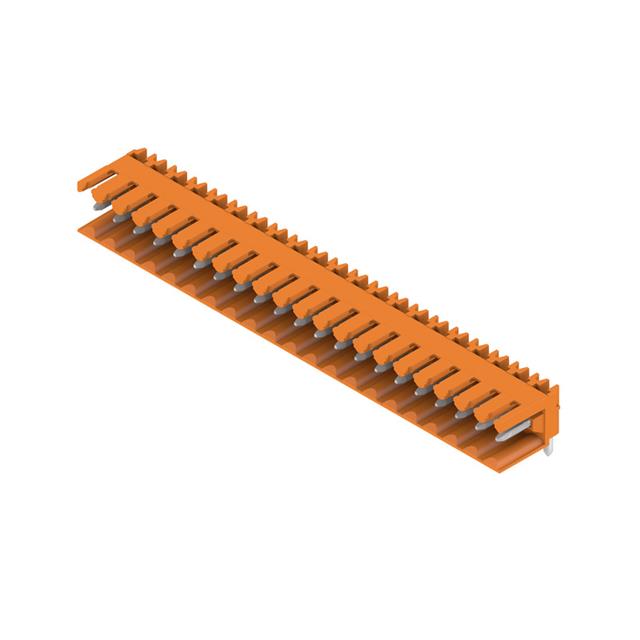

    SL 3.5/90 3.2SN OR PCB 插头连接器
    SL 3.5/90 3.2SN OR 是一款适用于印刷电路板(PCB)的插头连接器,具有直角设计,便于紧凑空间内的布线。它采用焊锡连接方式,具备高可靠性和稳定的工作性能。这款连接器适用于多种电子设备中,尤其是在需要高性能和高密度连接的应用场景中表现出色。

    技术参数


    | 参数 | 规格 |

    | 订购编号 | 1619030000 |
    | 版本 | 21 极,直角焊锡连接 |
    | 连接类型 | 焊锡连接 |
    | 接口间距 | 3.5 mm(0.138 英寸) |
    | 极数 | 21 极 |
    | 转向角度 | 90° |
    | 接触材料 | CuSn 镀锡 |
    | 常规操作温度 | -25°C 至 100°C |
    | 存储温度范围 | -25°C 至 55°C |
    | 最大相对湿度(存储) | 80% |
    | 短路耐受电流 | 100 A(3 秒内) |
    | 绝缘电阻 | 1 MΩ |

    产品特点和优势


    SL 3.5/90 3.2SN OR PCB 插头连接器具有多个独特的功能和优势:
    - 可靠的焊接连接:采用直角焊锡连接方式,确保稳固的电气连接。
    - 高耐热性:能在-25°C至100°C的温度范围内正常工作。
    - 优良的绝缘性能:具有高绝缘电阻,确保在复杂环境中不会发生短路。
    - IP10 级电击保护:符合DIN VDE 0470标准,有效防止误触导致的伤害。
    - 抗燃性材料:使用PBT材料,符合UL 94 V-0标准,提高了安全性。
    - 多样化的极数选择:提供从2极到24极的选择,以满足不同需求。

    应用案例和使用建议


    SL 3.5/90 3.2SN OR PCB 插头连接器适用于各种需要高密度连接的应用场景,例如工业控制、汽车电子、通讯设备等领域。在具体应用中,需要注意以下几点建议:
    - 选型指导:根据具体应用需求选择合适的极数版本,避免资源浪费。
    - 安装注意事项:确保连接器正确插入PCB的对应孔位,避免偏移和错误连接。
    - 维护保养:保持连接部位清洁,定期检查接触情况,确保连接稳定。

    兼容性和支持


    - 兼容性:此连接器可与同系列其他型号的插座配合使用,方便系统集成。
    - 厂商支持:厂家提供详尽的技术文档和应用指南,支持电话和技术邮件咨询,保障客户使用过程中的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入PCB | 确保孔位准确对齐,检查是否有异物阻碍。 |
    | 系统通电后出现异常 | 检查焊接质量,确保无虚焊或错焊。 |
    | 连接不稳定 | 清理接触面,重新焊接。 |
    | 连接器过热 | 检查周围环境散热情况,避免过度密集布线。 |

    总结和推荐


    SL 3.5/90 3.2SN OR PCB 插头连接器是一款适用于各类工业和消费电子设备的高性能连接器,以其优异的电气特性和可靠的工作性能在市场上脱颖而出。其广泛的极数选择和多样化的应用案例使其成为众多领域的理想选择。综合评估,强烈推荐使用该产品,特别是在需要高可靠性、高稳定性的应用场景中。

1619030000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1619030000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1619030000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1619030000 1619030000数据手册
