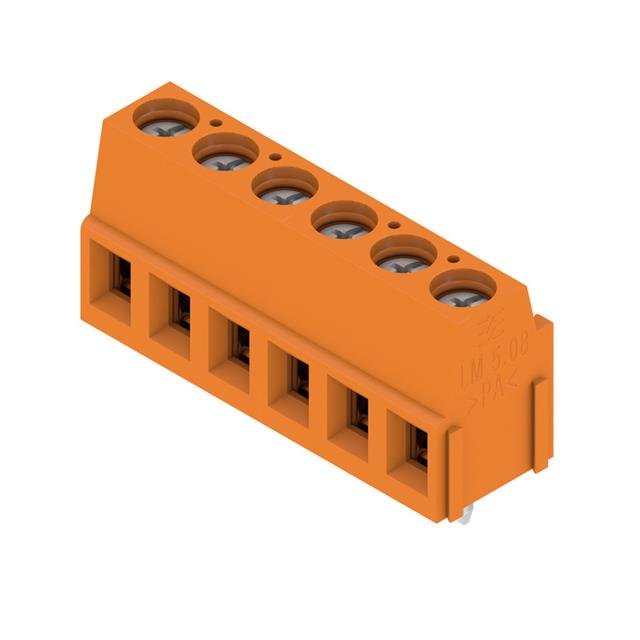

9994150000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Conn Terminal Block 6 POS 5.08mm Solder ST Thru-Hole 15A Box
供应商型号: 9994150000
供应商: Master
标准整包数: 60
WEIDMüLLER 接线板-线至板 9994150000

9994150000概述

    电子元器件产品技术手册:LM 5.08/06/90 3.5SN OR BX

    1. 产品简介


    本产品为Weidmüller Interface GmbH & Co. KG所生产的OMNIMATE Signal系列接线端子(LM 5.08/06/90 3.5SN OR BX),属于印刷电路板(PCB)接线端子。该产品适用于连接导线横截面范围为0.2至2.5平方毫米的场合,是工业自动化、电力系统、机械设备等领域理想的接线解决方案。其独特的夹持式连接方式确保了稳定的电气接触,提高了系统的可靠性和安全性。

    2. 技术参数


    - 电气特性:
    - 额定电压(IEC标准下):630 V(污染程度II/2)
    - 额定电流(20°C时,最少极数):17.5 A
    - 短时耐电流:3秒内120 A
    - 额定冲击电压:4 kV(污染程度II/2)
    - 机械特性:
    - 宽度:31.03 mm(1.222英寸)
    - 高度:17.7 mm(0.697英寸)
    - 导线接入方向:90°,135°,180°
    - 引脚长度:3.5 mm
    - 绝缘材料:Wemid (PA)
    - 接触材料:铜合金
    - 螺钉刀片尺寸:0.6 x 3.5 mm(符合DIN 5264标准)
    - 扭矩范围:0.4至0.5 Nm
    - 环境适应性:
    - 储存温度范围:-25至55°C
    - 操作温度范围:-50至120°C
    - 最大相对湿度:80%

    3. 产品特点和优势


    - 夹持式连接:采用优质的夹持式连接方式,确保导线稳定固定,减少因震动或热胀冷缩导致的接触不良问题。
    - 多角度导线接入:支持导线以90°、135°和180°角度接入,提高安装灵活性。
    - 高可靠性:经过严格的测试验证,能够承受较高的电流和电压,适合工业环境下的严苛要求。
    - 宽温区适应:能够在极端温度条件下保持良好的性能,满足不同应用场合的需求。

    4. 应用案例和使用建议


    - 应用案例:LM 5.08/06/90 3.5SN OR BX广泛应用于电力分配系统、工厂自动化设备、通讯设备和家用电器中。例如,在自动化控制系统中,可以将多个信号模块集成在一个标准的PCB板上,通过这些接线端子进行电气连接。
    - 使用建议:在使用过程中,需要严格按照制造商提供的焊接工艺规范进行波峰焊操作,确保焊接质量和接线端子的稳定性。对于不同厚度的PCB和不同的Cu层比例,可以选择不同的焊接曲线以获得最佳效果。

    5. 兼容性和支持


    - 兼容性:该产品与常见的工业控制设备和通信设备具有良好的兼容性,可以方便地集成到现有的电气系统中。
    - 支持:制造商提供详细的安装指导和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q:焊接过程中如何防止虚焊?
    - A:确保使用适当的焊接曲线和预热过程,遵循制造商提供的焊接指南进行操作。
    - Q:如何检查接线端子的电气接触质量?
    - A:可以通过电阻测试来检查接线端子的接触电阻,确保其处于正常范围内。

    7. 总结和推荐


    综上所述,LM 5.08/06/90 3.5SN OR BX是一款高度可靠的接线端子,适用于各种工业应用场景。其卓越的电气性能、出色的环境适应性和广泛的适用性使其成为众多设备的理想选择。建议在选择电气连接解决方案时优先考虑此产品。

9994150000参数

参数
长*宽*高 31.08mm(长度)*10mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

9994150000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9994150000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 9994150000 9994150000数据手册

9994150000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.4824 ¥ 12.3255
300+ $ 1.4606 ¥ 12.1443
540+ $ 1.378 ¥ 11.4514
1020+ $ 1.3188 ¥ 10.7993
2520+ $ 1.2871 ¥ 10.5401
5040+ $ 1.266 ¥ 10.3673
7500+ $ 1.2449 ¥ 10.1945
10020+ $ 1.2449 ¥ 10.1945
库存: 240
起订量: 60 增量: 0
交货地:
最小起订量为:60
合计: ¥ 739.53
