1001170000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1001170000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1001170000

1001170000概述

    # BLDF 5.08/180 SN OR BX 技术手册

    产品简介

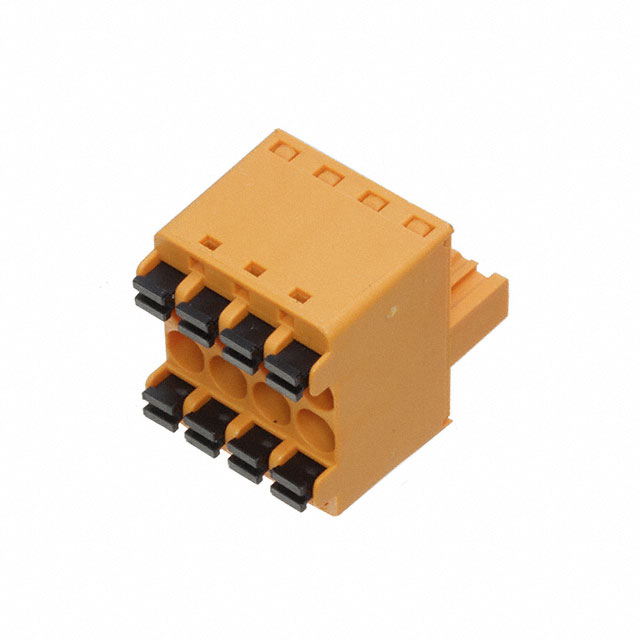

    BLDF 5.08/180 SN OR BX 是一款适用于PCB连接系统的插件式连接器,具有推入式弹簧接触连接。该产品具有5.08毫米(0.2英寸)的间距,特别适合需要高可靠性连接的应用场合。BLDF系列连接器采用PUSH IN连接系统,可实现快速且稳定的导线连接。该系列连接器广泛应用于工业自动化、电力控制、机械设备以及任何需要可靠电气连接的领域。

    技术参数


    以下是BLDF 5.08/180 SN OR BX 连接器的主要技术参数:
    | 参数名称 | 具体数值 |

    | 连接器类型 | 推入式弹簧连接器 |
    | 间距 (mm/inch) | 5.08 (0.2) |
    | 极数 (poles) | 4 |
    | 引脚方向 | 180度 |
    | 绝缘材料 | 聚对苯二甲酸丁二醇酯 (PBT) |
    | 颜色 | 橙色 (RAL 2000类似) |
    | 材料等级 | UL 94 V-0 |
    | 触点材料 | 铜锡 (CuSn) |
    | 触点表面处理 | 镀锡 |
    | 最小导线横截面积 (mm²) | 0.13 |
    | 最大导线横截面积 (mm²) | 3.31 |
    | 电线绝缘层剥离长度 (mm) | 10 |
    电气特性
    | 参数名称 | 具体数值 |

    | 最小额定电流 (A) | 6 |
    | 最大额定电流 (A) | 18.5 |
    | 额定电压 (V) | 250 |
    | 防护等级 (IP) | IP20 |
    | 冲击电压耐受值 (kV) | 4 |

    产品特点和优势


    1. 高效连接:推入式弹簧连接设计确保快速且稳定的导线连接。
    2. 防护安全:符合DIN VDE 0470标准,提供IP20级别的电气防护。
    3. 可靠性高:铜锡触点经过镀锡处理,提高抗氧化性和导电性。
    4. 广泛的适用性:适用于不同尺寸和类型的导线,适用范围广。

    应用案例和使用建议


    应用案例
    BLDF 5.08/180 SN OR BX 适用于各种工业自动化设备、电力控制装置以及机械设备中的PCB连接。例如,在自动化生产线中,这类连接器可以用于机器内部不同组件之间的信号传输。
    使用建议
    - 确保导线剥皮长度在规定范围内,以确保良好的接触。
    - 使用标准的DIN 5264螺丝刀进行安装,以避免损坏连接器。
    - 定期检查连接器的物理状态和电气连接,以确保长期稳定的工作性能。

    兼容性和支持


    该连接器与BLDF系列其他型号兼容,可根据具体需求选择不同的极数。供应商提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法稳固插入 | 确认剥皮长度是否正确,尝试重新安装。 |
    | 插座出现松动 | 检查是否有足够的插入力,确认是否正确安装。 |
    | 电气接触不良 | 清理插座内的灰尘和杂质,确保良好接触。 |

    总结和推荐


    BLDF 5.08/180 SN OR BX 插件式连接器是一款性能卓越、可靠性高的电子元器件,尤其适用于需要频繁插拔且要求稳定的电气连接场合。凭借其高效的连接机制、可靠的电气性能和广泛的适用性,这款连接器在市场上具备较强的竞争力。推荐在需要高性能连接解决方案的应用场合中使用该产品。

1001170000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

1001170000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1001170000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1001170000 1001170000数据手册

1001170000封装设计

查看详情并下载
Symbol
Footprint
3D Model
