1651970000

产品分类: 接线座- 配件
厂牌: WEIDMüLLER
产品描述:
供应商型号: 1651970000
供应商: 国内现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 1651970000

1651970000概述

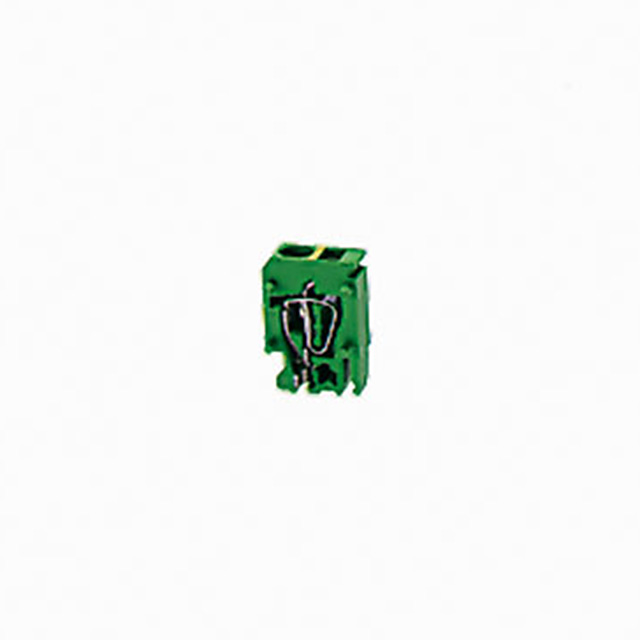

    # ZVL 1.5 分布器条形终端技术手册

    产品简介


    ZVL 1.5 分布器条形终端是一种创新性的模块化起动/执行终端,适用于需要高可靠性和高性能连接的应用场合。它主要用于配电系统中的连接与分配任务,特别适用于严苛的工业环境,如工厂自动化、能源管理和控制系统等领域。

    技术参数


    基本信息
    - 订单号:1651970000
    - 零件编号:ZVL 1.5/PE GN/GE BED
    - 版本:起动/执行终端,1.5 mm²,张力夹紧连接,Wemid,绿色/黄色,TS 35
    - EAN 码:4008190401627
    - 数量:100 个/包
    额外技术数据
    - 绝缘材料颜色:绿色/黄色
    - 连接方向:顶部
    - 端板需求:是
    - 防爆版本:“Ex e”:否
    - 安装建议:TS 35
    - 绝缘材料:Wemid
    - 内部跨接水平:无
    - 跨接数量:1
    - 开口方向:右侧
    - 操作温度范围:-50°C 至 +120°C
    - 产品系列:Z 系列
    - 连接类型:张力夹紧连接
    - 安装类型:插拔式
    - 绝缘材料阻燃等级:V-0
    CSA 和 UL 额定值
    - CSA 额定电压:300 V
    - CSA 额定电流:10 A
    - CSA 最小截面积:AWG 26
    - CSA 最大截面积:AWG 14
    - UL 额定电压:300 V
    - UL 额定电流:10 A
    - UL 最小截面积:AWG 26
    - UL 最大截面积:AWG 14
    尺寸
    - 宽度:5.08 mm
    - 最低版本高度:17.45 mm
    - 长度:12.9 mm
    - TS 35 偏移量:10 mm
    额定数据
    - 额定截面:1.5 mm²
    - 额定电压:250 V
    - 额定冲击电压:4 kV
    - 额定电流:17.5 A
    - 符合标准:IEC 60947-7-1
    - 污染等级:3

    产品特点和优势


    ZVL 1.5 分布器条形终端具有以下显著特点:
    1. 可靠性高:采用张力夹紧连接技术,确保长期稳定可靠的电气连接。
    2. 适应性强:适用于宽广的操作温度范围(-50°C 至 +120°C),能在恶劣环境下稳定工作。
    3. 多功能性:可以跨接不同类型的导线,满足多种应用场景的需求。
    4. 易于安装:插拔式安装方式简化了装配过程,提高了生产效率。

    应用案例和使用建议


    应用案例
    ZVL 1.5 分布器条形终端广泛应用于工业自动化系统中的配电和控制线路连接。例如,在工厂自动化系统中,它们可以用于电动机、传感器和控制器之间的连接,确保高效稳定的信号传输。
    使用建议
    - 在安装过程中确保导线与终端的良好接触,以避免电阻增加导致发热。
    - 定期检查连接处的紧固情况,特别是在高振动环境中,以防止松动。
    - 对于多根导线的连接,建议使用合适的导线套管,以提高机械强度和电气稳定性。

    兼容性和支持


    ZVL 1.5 分布器条形终端与同类产品兼容,可方便地进行替换或扩展。制造商提供了全面的技术支持和服务,包括安装指南、故障排除手册和技术咨询等。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:检查导线是否正确安装并紧固。
    2. 温度过高:检查周围环境和导线类型,确保不超过最大额定温度。
    3. 电气测试失败:确保终端和导线符合相关标准,进行重新连接和测试。
    解决方案
    1. 重新安装导线,确保连接牢固。
    2. 调整环境或更换更耐高温的导线。
    3. 参考技术手册重新连接,并进行电气测试。

    总结和推荐



    总结


    ZVL 1.5 分布器条形终端以其高可靠性、广泛的温度适应性和多功能性脱颖而出。它非常适合在工业自动化和控制系统中使用,能够提供高效的电气连接和可靠的操作性能。
    推荐
    鉴于其优异的性能和广泛应用范围,强烈推荐使用 ZVL 1.5 分布器条形终端。无论是新项目还是现有系统的升级,它都是一个值得信赖的选择。

1651970000参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

1651970000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
