1609050000

产品分类: 接线座- 配件
厂牌: WEIDMüLLER
产品描述: Connector Accessories Test Adapter Straight
供应商型号: BN-1609050000
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 1609050000

1609050000概述


    产品简介

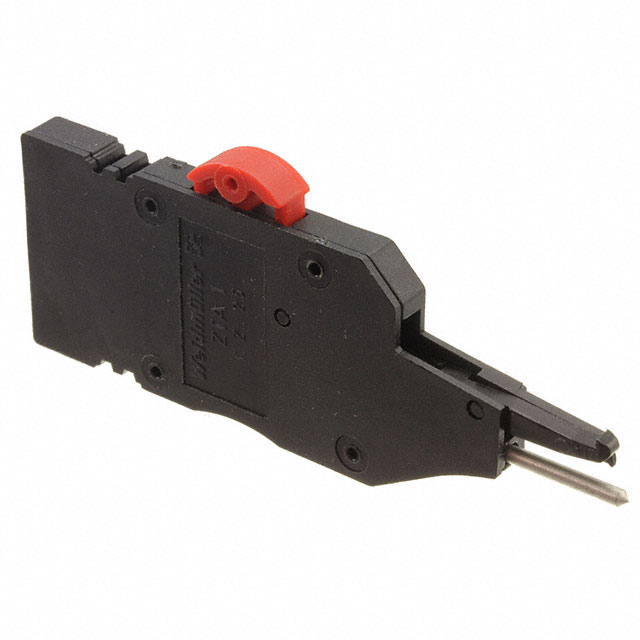

    ZTA 1是一款专为电气控制柜设计的测试适配器(Clip-on Test Adapter)。它主要用于电气柜内部进行导线测量时的连接和测试。该适配器可以方便地安装在终端上,确保与带电母线的可靠接触。ZTA 1适用于截面积在0.5 mm²到1.5 mm²范围内的导线,能够提供稳定的电气连接。

    技术参数


    | 参数名称 | 技术规格 |

    | 安装方式 | 直接安装 |
    | 导线规格(额定连接) | 0.5 mm² 至 1.5 mm² |
    | 连接类型 | 插拔式连接 |
    | 剥线长度 | 6 mm |
    | 额定截面积 | 1.5 mm² |
    | 额定电流 | 9 A |
    | 额定电压 | 250 V |
    | 尺寸 | 宽度:5.1 mm,高度:73.1 mm,长度:31.5 mm |

    产品特点和优势


    ZTA 1具有以下几个显著特点:
    - 便捷安装:可以直接安装在终端上,无需额外工具。
    - 可靠连接:适配器上的插拔式连接保证了与导线的稳定连接,同时也能与带电母线保持良好接触。
    - 适用广泛:适用于各种电气控制系统,特别适合在电气控制柜内使用。
    - 结构紧凑:体积小巧,不会占用过多空间。

    应用案例和使用建议


    应用案例
    ZTA 1广泛应用于电气控制柜内部,用于连接和测量各种电气设备。例如,在自动化生产线的控制柜中,可以通过ZTA 1对电气线路进行测试和维护。
    使用建议
    - 在安装前,请确保导线剥线长度正确(6 mm),以保证良好的电气连接。
    - 使用过程中,确保适配器稳固地安装在终端上,避免因松动而导致的接触不良。
    - 如需更换导线,建议先断开电源再进行操作,确保安全。

    兼容性和支持


    - 兼容性:ZTA 1与市面上常见的终端装置兼容,可直接安装使用。
    - 支持:制造商提供了详细的技术文档和下载链接(如STEP格式的文件),方便用户进行安装和维护。

    常见问题与解决方案


    1. 问题:适配器无法牢固地固定在终端上。
    - 解决方案:检查是否有导线或其他物体阻碍了适配器的安装,确保安装位置没有异物。
    2. 问题:导线连接不稳定。
    - 解决方案:重新剥线并确保剥线长度正确(6 mm),然后重新插入适配器。
    3. 问题:使用过程中出现异常声响。
    - 解决方案:检查是否有导线或其他物体干涉,或者重新安装适配器。

    总结和推荐


    ZTA 1凭借其便捷的安装方式、可靠的电气连接和广泛的适用性,成为电气控制柜内部测试的理想选择。其紧凑的设计和出色的兼容性使其在市场上具有较高的竞争力。总体而言,ZTA 1是一个值得推荐的产品,尤其适合需要频繁进行电气测试的应用场合。

1609050000参数

参数
零件状态 在售
包装方式 散装

1609050000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1609050000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 WEIDMüLLER 1609050000 1609050000数据手册

1609050000封装设计

查看详情并下载
Symbol
Footprint
3D Model
