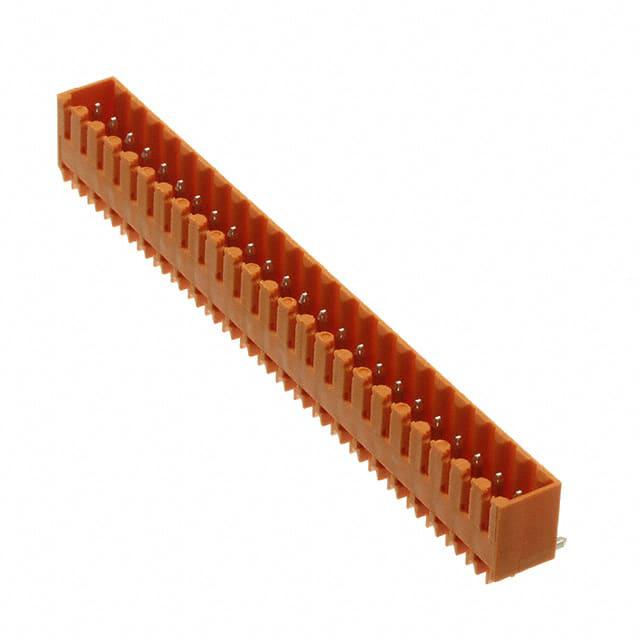

1619450000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header (4 Sides) M 24 POS 3.5mm Solder RA Thru-Hole Box
供应商型号: 470-1619450000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1619450000

1619450000概述

    SL 3.5/90G3.2SN OR 电子元器件产品技术手册

    1. 产品简介


    SL 3.5/90G3.2SN OR 是一款 PCB 插件连接器,属于 3.5 mm (0.138 英寸) 赛系列插头连接器,适用于印刷电路板(PCB)的焊接连接。这类连接器常用于通信设备、工业自动化、仪器仪表和其他需要可靠电气连接的应用领域。

    2. 技术参数


    - 连接方式:焊锡连接
    - 出线角度:90°
    - 针距:3.5 mm (0.138 英寸)
    - 极数:24 极
    - 焊针长度:3.2 mm
    - 可编码:是
    - 孔径:1.3 mm
    - 孔公差:+ 0.1 mm
    - 长度 L1:80.5 mm (3.169 英寸)
    - 绝缘电阻:≥ 1 MΩ
    - 工作温度范围:常温 -25 °C 至 100 °C;储存温度 -25 °C 至 55 °C
    - 湿度:最大 80% 相对湿度(存储时)
    - 电压等级:
    - 过压类别 III/3:160 V
    - 冲击耐受电压 III/3:2.5 kV
    - 过压类别 III/2:160 V
    - 冲击耐受电压 III/2:2.5 kV
    - 过压类别 II/2:320 V
    - 冲击耐受电压 II/2:2.5 kV
    - 短时电流承受能力:3 x 1 秒内 100 A

    3. 产品特点和优势


    - 高可靠性:具有良好的机械强度和电气性能,能够保证长期稳定的工作。
    - 安全防护:达到 DIN VDE 0470 标准,防止后手触摸电击,提供基本的电气安全保护。
    - 材料耐久性:采用 PBT 绝缘材料,具有良好的阻燃性能和机械强度。
    - 适应性强:工作温度范围广,可在极端条件下保持良好性能。
    - 兼容性强:可与多种其他电子元件或设备配合使用。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业控制系统、通信设备和医疗设备等。
    - 使用建议:
    - 确保连接器正确安装到 PCB 上,并按照规范进行焊接。
    - 注意保持合适的环境温度和湿度条件,避免超过最大工作温度和湿度限制。
    - 在使用过程中定期检查连接器状态,确保其保持良好的电气连接。

    5. 兼容性和支持


    - 兼容性:与多种标准 PCB 和电气系统兼容。
    - 支持:提供全面的技术文档和售后服务,帮助客户解决任何可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确插入 PCB。
    - 解决方案:检查焊盘尺寸和位置是否符合要求,确保焊盘干净无污物。

    - 问题2:连接器接触不良。
    - 解决方案:重新焊接连接器,确保焊点均匀且牢固。
    - 问题3:绝缘层损坏。
    - 解决方案:更换新的连接器,并重新安装以确保正确的电气隔离。

    7. 总结和推荐


    SL 3.5/90G3.2SN OR 插件连接器凭借其出色的电气性能、高可靠性以及广泛的适用性,在众多应用领域表现出色。我们强烈推荐使用这款产品,尤其适合需要高度可靠的连接解决方案的应用场景。

1619450000参数

参数
长*宽*高 85.4mm(长度)*11.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1619450000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1619450000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1619450000 1619450000数据手册

1619450000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3605 ¥ 70.6462
10+ $ 5.962 ¥ 50.3789
1000+ $ 5.502 ¥ 46.4919
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.64
