1226390000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1226390000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1226390000

1226390000概述


    产品简介

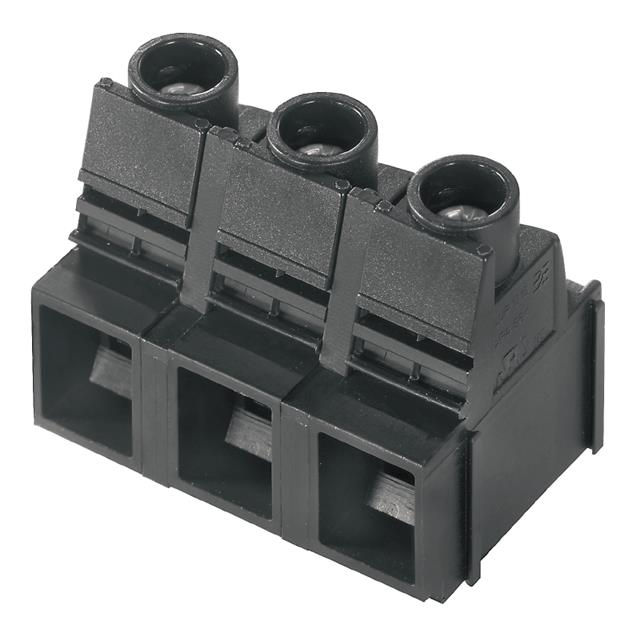

    OMNIMATE Power系列LUP是一款专为高要求的电路板连接而设计的PCB终端块。它采用了成熟的夹线连接技术,能够在12.7毫米的间距下实现高效连接,最大支持16平方毫米的导线截面。此款终端块适用于广泛的电气和自动化系统应用,如工业控制设备、电源管理系统等。其独特的设计不仅提供了卓越的安全性和可靠性,而且易于安装和维护。

    技术参数


    - 产品类型:PCB终端块
    - 型号:LUP 12.70/04/90 3.2SN BK BX
    - 额定电压(IEC/UL):1000 V / 600 V
    - 额定电流(IEC/UL):76 A / 58 A
    - 导线连接范围(IEC/UL):0.50 - 16.0mm² / AWG 26 - AWG 6
    - 绝缘材料:Wemid (PA),CTI ≥ 600,UL 94 V-0等级
    - 接触材料:E-Cu,表面镀锡
    - 储存温度:-25°C 至 55°C
    - 工作温度:-50°C 至 120°C
    - 防护等级(插拔状态):IP20 / IP10

    产品特点和优势


    OMNIMATE Power系列LUP具有多个显著的特点和优势,使其在市场上具备极强的竞争力:
    - 高效的电气连接:采用夹线连接技术,确保稳定可靠的连接性能。
    - 广泛的适用性:支持不同标准的导线连接,如IEC、UL等。
    - 高度可靠的设计:通过了多项国际标准认证,如IEC 60664-1、IEC 61984等。
    - 出色的机械强度:CTI ≥ 600,UL 94 V-0等级的绝缘材料,确保长期使用安全无虞。
    - 方便安装和维护:设计简单,易于操作,减少安装和维护时间成本。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业控制、自动化系统及电源管理设备中,尤其是在需要处理大电流和高电压的应用场合,例如开关柜、电源转换器等。
    使用建议
    - 安装前检查:确保所有连接部件清洁且干燥,以保证良好的电气连接。
    - 合理选型:根据实际应用需求选择合适的导线截面,以充分发挥产品的性能。
    - 正确接线:遵循制造商的安装指南,避免不正确的接线方式导致安全隐患。
    - 定期检查:在维护时进行必要的检查,确保连接部位无松动或腐蚀现象。

    兼容性和支持


    - 兼容性:OMNIMATE Power系列LUP可以与其他品牌的标准导线连接器兼容使用。
    - 技术支持:厂商提供详细的技术文档和在线支持,用户可随时获取所需的技术资料和帮助。

    常见问题与解决方案


    1. 问题:连接部位出现松动
    - 解决方案:重新紧固螺丝至规定的扭矩值(1.2Nm - 1.5Nm),确保接触良好。
    2. 问题:导线连接不稳定
    - 解决方案:检查导线是否按照规范剥皮,确保正确的压接深度和接触面积。
    3. 问题:设备过热
    - 解决方案:检查安装位置是否有足够的散热空间,并确保负载不超过额定值。

    总结和推荐


    综上所述,OMNIMATE Power系列LUP是一款非常优秀的PCB终端块,拥有高效稳定的电气连接能力、宽广的工作温度范围以及良好的机械强度。尤其适合于工业控制、自动化系统等领域,值得强烈推荐。无论是在性能稳定性还是使用便捷性方面,都表现出色,是一个理想的连接解决方案。

1226390000参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1226390000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1226390000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1226390000 1226390000数据手册

1226390000封装设计

查看详情并下载
Symbol
Footprint
3D Model
