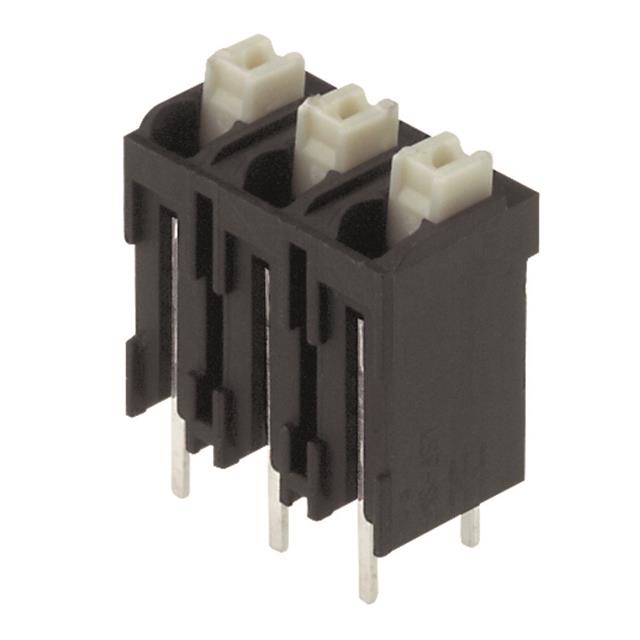

1888340000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1888340000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1888340000

1888340000概述

    OMNIMATE Signal - 系列LSF产品技术手册

    产品简介


    OMNIMATE Signal - 系列LSF 是一种适用于全自动组装的表面贴装技术(SMT)PCB端子,设计用于通过回流焊接工艺安装。该产品采用推动式连接系统(PUSH IN),具备便捷的操作性和可靠的电气连接能力。它适用于多种工业控制系统和自动化设备,如驱动系统、模拟信号转换器和建筑安全系统等。

    技术参数


    | 参数类别 | 规格 |

    | 额定电流 | IEC:最小额定电流为17.5A(20°C),最大为16A;最小额定电流为17.5A(40°C),最大为14A |
    | 额定电压 | IEC:污染等级II/2为320V,污染等级III/2和III/3均为160V |
    | 冲击电压 | 污染等级II/2为2.5kV,污染等级III/2和III/3也为2.5kV |
    | 导线接头范围 | 最小导线截面为0.13mm²,最大为1.5mm² |
    | 导线接头尺寸 | 最小导线直径为AWG 28,最大为AWG 14 |
    | 绝缘材料 | 聚苯硫醚增强玻璃纤维(LCP GF) |
    | 接触材料 | 铜合金,厚度4-6µm的锡镀层 |
    | 工作温度范围 | 存储温度为-25°C至+55°C,操作温度为-50°C至+120°C |

    产品特点和优势


    OMNIMATE Signal - 系列LSF 的主要优势包括:
    - 高可靠性:通过严格测试符合国际标准,包括IEC 60664-1和IEC 61984。
    - 便捷操作:采用PUSH IN连接系统,方便快速连接导线。
    - 宽广的工作温度范围:可以在极端环境下可靠工作,适应-50°C到+120°C的广泛温度范围。
    - 防火安全性:符合UL 94 V-0阻燃等级,提高设备的安全性。
    - 易于维护:结构紧凑,体积小,便于集成到不同类型的电路板中。

    应用案例和使用建议


    典型应用场景:
    - 驱动系统:用于工业电机控制,确保稳定的电流传输。
    - 模拟信号转换器:实现精确的信号传输和处理。
    - 建筑安全系统:用于楼宇自动化控制,确保系统的稳定性和安全性。
    使用建议:
    - 在选择合适的焊接工艺时,应考虑PCB厚度、铜层比例等因素。
    - 推荐使用推荐的回流焊工艺参数,确保焊接质量和连接可靠性。
    - 在使用过程中,注意遵循相关标准和规范,以确保设备的长期稳定运行。

    兼容性和支持


    兼容性:
    - 连接方式:支持全自动表面贴装技术(SMT)安装。
    - 材料兼容性:与标准的导线和端子材料兼容。
    支持:
    - 厂商提供详细的安装和维护指南。
    - 提供客户技术支持,包括在线咨询服务和电话技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接松动 | 检查并重新紧固导线连接 |
    | 温度过高 | 检查散热装置,调整焊接工艺参数 |
    | 连接不稳定 | 检查接触面清洁度,确保没有异物干扰 |

    总结和推荐


    OMNIMATE Signal - 系列LSF 是一款高性能、可靠性强的PCB端子,适用于各种工业应用。其出色的电气特性和广泛的温度适应性使其在市场上具有很强的竞争力。经过详细测试和认证,符合国际标准,因此非常适合用于需要高性能连接的复杂工业环境。总的来说,我们强烈推荐使用这款产品。

1888340000参数

参数
长*宽*高 15.63mm(长度)*12.7mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 停产
包装方式 卷带包装
