9994680000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-9994680000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 9994680000

9994680000概述


    产品简介

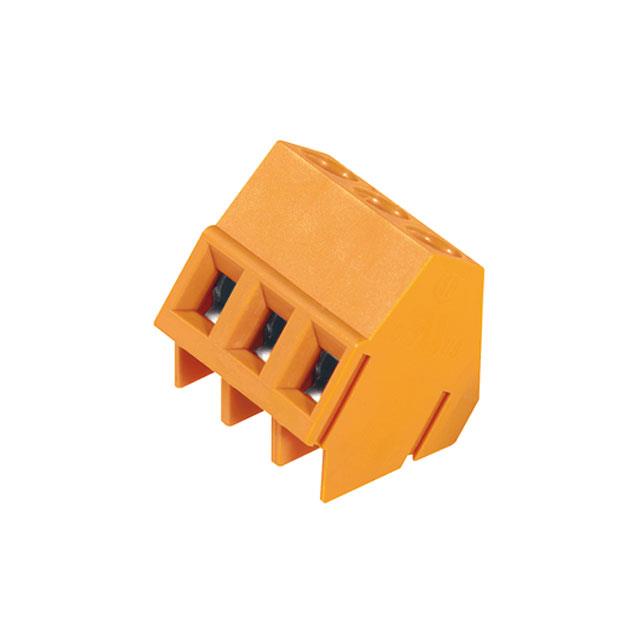

    产品名称: LM 5.08/17/135 3.5SN OR BX
    制造商: Weidmüller Interface GmbH & Co. KG
    产品类型: PCB终端
    主要功能: 用于电气连接,通过采用5.08毫米间距的夹持式连接方式,适用于最大2.5平方毫米导线的连接。
    应用领域: 广泛应用于工业自动化、楼宇自动化、机械控制等领域。

    技术参数


    - 额定电压:
    - IEC: 630V
    - UL: 300V
    - 额定电流:
    - IEC: 17.5A(最低极数)
    - UL: 15A(最高极数)
    - 绝缘材料:
    - 材料: Wemid (PA)
    - 颜色: 橙色
    - 接触材料:
    - 材质: 铜合金
    - 表面镀层: 1-3μm Ni, 4-6μm Sn
    - 工作环境:
    - 储存温度: -25°C至+55°C
    - 运行温度: -50°C至+120°C
    - 导体适用范围:
    - 最小导线截面积: 0.2 mm²
    - 最大导线截面积: 2.5 mm²
    - 导线规格: AWG 24至AWG 14

    产品特点和优势


    产品特点:
    - 5.08毫米间距,便于在紧凑的空间内进行连接。
    - 使用夹持式连接方式,确保稳定可靠的电气连接。
    - 良好的温度范围适应能力,可在极端环境下正常运行。
    优势:
    - 极高的安全性和可靠性,能够承受严苛的工作环境。
    - 宽广的电流和电压范围,适用于多种工业应用。
    - 易于安装和维护,减少安装时间和成本。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统中的信号传输。
    - 机械控制系统的电源连接。
    - 楼宇自动化系统中的信号传输。
    使用建议:
    - 在选择合适的焊接工艺时,需考虑PCB厚度、铜层比例等因素,以确保焊接质量。
    - 确保导线截面积在0.2 mm²至2.5 mm²之间,以符合产品规格要求。

    兼容性和支持


    兼容性:
    - 适用于各种标准的PCB设计。
    - 支持不同规格的导线连接。
    支持和维护:
    - 制造商提供详细的安装和使用指南。
    - 在线技术支持和售后服务。

    常见问题与解决方案


    问题一: 导线连接不稳定。
    解决方案: 检查导线截面积是否符合产品规格,并确认连接部位是否有松动。
    问题二: 焊接过程中的温度控制不当。
    解决方案: 遵循制造商提供的焊接曲线和参数,严格控制预热、加热和冷却速度。

    总结和推荐


    总结:
    - LM 5.08/17/135 3.5SN OR BX是一款高性能的PCB终端,具备优异的安全性、可靠性和广泛的适用范围。
    - 可在各种工业环境中稳定运行,特别适合工业自动化和楼宇自动化领域。
    推荐:
    - 强烈推荐使用这款PCB终端,特别是在需要高可靠性和宽工作温度范围的应用场景中。

9994680000参数

参数
长*宽*高 86.96mm(长度)*13.9mm(高度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

9994680000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9994680000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 9994680000 9994680000数据手册

9994680000封装设计

查看详情并下载
Symbol
Footprint
3D Model
