1958800000

厂牌: WEIDMüLLER
产品描述:
供应商型号: U-1958800000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1958800000

1958800000概述


    产品简介

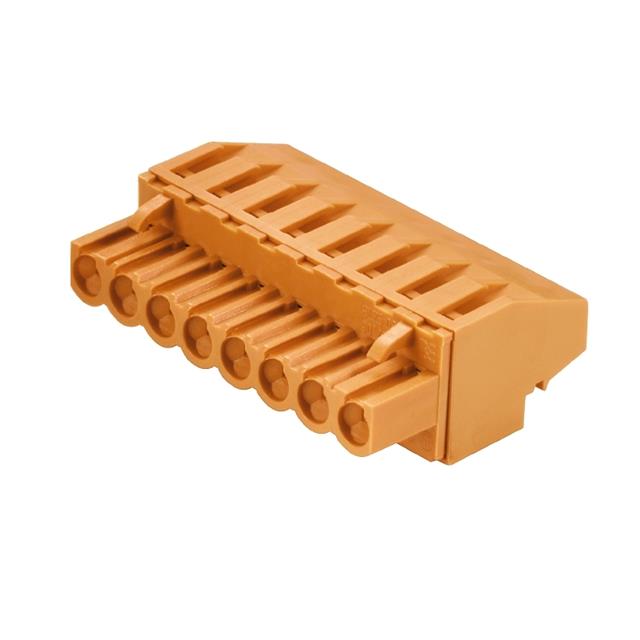

    BLZP 5.00/270 SN是一款适用于印刷电路板(PCB)连接系统的插接式插座连接器,具有夹紧型连接机制。该连接器采用5.00/5.08毫米(0.197/0.200英寸)间距设计,提供多种触点数选择。该连接器广泛应用于工业自动化、机械设备控制、通信设备及各类电力系统等领域。

    技术参数


    - 型号:BLZP 5.00/270 SN OR BX
    - 版本:PCB插接式连接器,夹紧型连接
    - 夹紧范围:最大4 mm²
    - 间距:5 mm(0.197英寸)
    - 触点数:9个
    - 方向:90°
    - 螺刀规格:0.6 x 3.5,符合DIN 5264标准
    - 最小/最大紧固扭矩:0.4 Nm/0.5 Nm
    - 接触材料:镀锡铜合金
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),颜色为橙色,UL 94 V-0等级
    - 电击保护:符合DIN VDE 57 106标准,防手指触电
    - 接触阻抗:>200 CTI
    - 电流:最小电流15.5A(20°C,9个触点),最大电流13A(20°C,9个触点)。40°C时分别为12A和10.5A。
    - 电压:过电压类别II/2,400V;过电压类别III/2,320V;过电压类别III/3,250V。
    - 冲击电压耐受性:在II/2,III/2,III/3类过电压情况下均为4kV。
    - 短路电流耐受性:120A下持续3秒
    - 认证:符合CURUS标准,eClass分类为6.0 27-26-07-08

    产品特点和优势


    1. 高可靠性:采用夹紧型连接机制,确保了长期稳定和可靠的电气连接。
    2. 易安装性:螺刀规格明确,便于快速安装和维护。
    3. 安全设计:达到防手指触电的安全标准,提升使用者安全性。
    4. 多样化规格:提供不同触点数的型号,满足不同的应用场景需求。
    5. 高标准认证:符合多项国际标准,如UL 1059、DIN VDE等,保证产品质量。

    应用案例和使用建议


    应用案例
    BLZP 5.00/270 SN 插座连接器常用于工业控制系统、自动化设备及各类通信设备的连接。例如,在机械设备中用于电源和信号的连接,可确保高效且稳定的连接性能。
    使用建议
    1. 正确紧固螺钉:确保紧固扭矩在0.4到0.5Nm之间,避免过松或过紧导致接触不良或损坏。
    2. 选用合适的线材:根据连接器的最大电流选择合适的线材规格,推荐使用H05(07) V-U线材。
    3. 检查绝缘层:安装前仔细检查绝缘材料是否完好无损,确保电气安全。

    兼容性和支持


    BLZP 5.00/270 SN连接器具有良好的兼容性,可与其他标准电气元件配套使用。制造商提供了详细的安装指南和技术支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查并调整紧固扭矩至指定范围内,重新紧固螺钉。
    2. 问题:触点烧毁
    - 解决方案:检查线材规格是否符合要求,确认是否超载,必要时更换更大规格的线材。
    3. 问题:连接器温度过高
    - 解决方案:降低负载或增加散热措施,确保运行环境不超过允许的工作温度。

    总结和推荐


    BLZP 5.00/270 SN 是一款高性能、可靠且多样化的PCB插接式连接器,适用于广泛的工业应用。其高可靠性、易安装性和多种规格使其在市场上具有很强的竞争力。无论是对于工业自动化设备还是通信系统,都是理想的选择。综上所述,我们强烈推荐该产品用于需要高效稳定连接的应用场景。

1958800000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1958800000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1958800000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1958800000 1958800000数据手册

1958800000封装设计

查看详情并下载
Symbol
Footprint
3D Model
