1278070000

厂牌: WEIDMüLLER

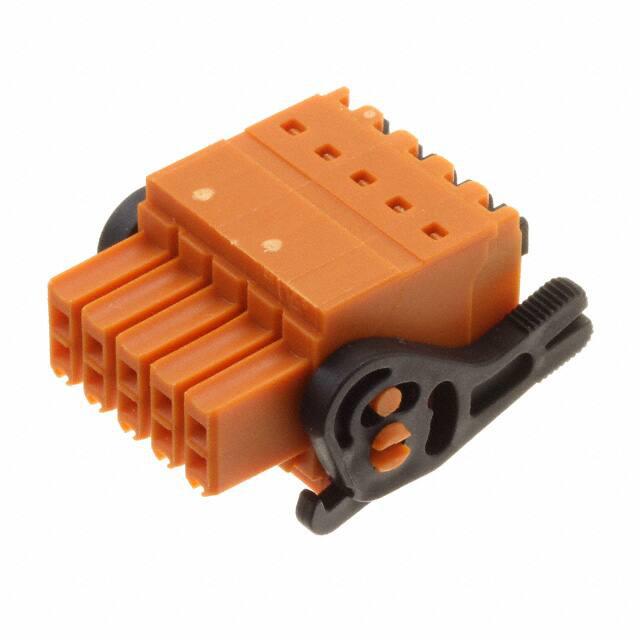

产品描述: PCB plug-in connector, female plug, 3.50 mm, No. of poles: 10, 180, PUSH IN spring connection, Clamping range, rated connection, max.: 1.5 mm², Box
供应商型号: 470-1278070000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1278070000

1278070000概述

    电子元器件技术手册:OMNIMATE Signal 系列 B2C/S2C 3.50 - 2-row

    1. 产品简介


    OMNIMATE Signal 系列 B2C/S2C 3.50 - 2-row 是一种用于工业应用的高性能连接器,适用于多种复杂环境。该系列连接器的主要类型是带有PUSH IN弹簧连接的两排PCB插座插头,设计为可安装在印刷电路板上。其主要功能是实现可靠的电连接,适用于自动化控制系统、工业仪器和其他需要稳定电气连接的场合。

    2. 技术参数


    - 额定电流(IEC):
    - 最小极数下:13.4 A (Tu=20°C)
    - 最大极数下:10 A (Tu=20°C)
    - 最小极数下:12 A (Tu=40°C)
    - 最大极数下:9 A (Tu=40°C)
    - 额定电压(IEC):
    - 污染程度II/2:320 V
    - 污染程度III/2:160 V
    - 污染程度III/3:160 V
    - 绝缘强度: ≥ 108 Ω
    - 导体适用范围:
    - 固态导线:0.14 mm² - 1.5 mm²
    - 非固态导线:0.14 mm² - 1.5 mm²
    - 存储温度范围: -25°C 至 55°C
    - 操作温度范围: -50°C 至 120°C

    3. 产品特点和优势


    - 坚固的PUSH IN接触: 这种设计确保了可靠的电气连接,同时提高了使用寿命。
    - 大连接截面: 最大可达到1.5 mm²,适合大多数工业应用。
    - 快速连接: 免工具连接,使得接线更加便捷且无需特殊工具。
    - 清晰标记: 易于识别和维护。

    4. 应用案例和使用建议


    此连接器广泛应用于自动化控制系统中,例如在机器人的关节连接、传感器接口等方面。使用时需要注意以下几点:
    - 在高振动环境中,确保连接器紧固,避免松动。
    - 根据实际情况选择合适的导线规格和数量。

    5. 兼容性和支持


    此产品可以与Weidmüller的其他电气元件及设备良好兼容。Weidmüller提供详尽的技术支持,包括产品文档、培训和故障排除服务。

    6. 常见问题与解决方案


    - 问题: 如何检查连接器是否正确插入?
    - 解答: 可以通过手动拉动电线来验证连接的稳固性。如果连接器设计合理,应该无法轻易拉出。
    - 问题: 如何更换损坏的连接器?
    - 解答: 首先断开电源,然后拆卸旧的连接器并安装新的连接器。请参考产品手册进行操作。

    7. 总结和推荐


    综上所述,OMNIMATE Signal 系列 B2C/S2C 3.50 - 2-row 连接器在可靠性、便捷性和性能方面表现出色,非常适合用于工业自动化领域。我们强烈推荐此产品给需要高效、可靠电气连接的应用场景。

1278070000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1278070000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1278070000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1278070000 1278070000数据手册

1278070000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.7295 ¥ 90.6643
10+ $ 7.931 ¥ 67.017
25+ $ 7.3224 ¥ 61.8743
50+ $ 7.0848 ¥ 59.8666
72+ $ 6.7068 ¥ 56.6725
288+ $ 6.426 ¥ 54.2997
504+ $ 6.363 ¥ 53.7674
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.66
直接购买
加入购物车
