1946420000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1946420000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1946420000

1946420000概述

    电子元器件产品技术手册:BLZP 5.08/225 SN

    1. 产品简介

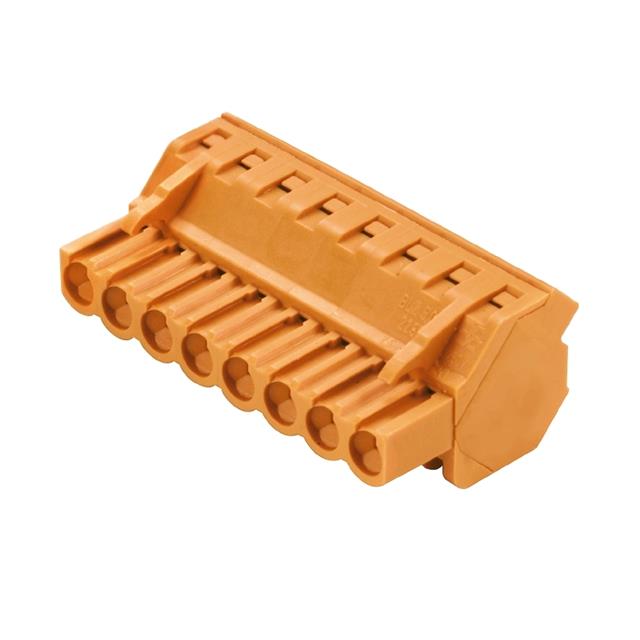

    BLZP 5.08/225 SN 是一种插头式 PCB 连接器,适用于间距为 5.00 或 5.08 毫米(约 0.197 或 0.200 英寸)的应用。这种连接器采用了夹持型连接方式,提供高可靠性和稳定性能,广泛应用于工业自动化、机械设备、通信设备和汽车电子等领域。

    2. 技术参数


    - 一般订购数据
    - 订单号:1946420000
    - 零件编号:BLZP 5.08/19/225 SN OR BX
    - 型号版本:PCB 插头连接器,夹持式连接器
    - 夹持范围:最大 4 mm²
    - 节距:5.08 mm
    - 触点数:19 个
    - 角度:225°
    - 包装方式:盒装
    - 系统参数
    - 连接系统:夹持式连接
    - 导线出线方向:225°
    - 节距:5.08 mm
    - 触点数:19 个
    - 行数:1 行
    - 刀口螺丝刀:0.6 x 3.5 mm
    - 螺丝刀标准:DIN 5264
    - 紧固力矩范围:最小 0.4 Nm,最大 0.5 Nm
    - 夹持螺钉:M2.5
    - 剥线长度:7 mm
    - 长度 L1:91.44 mm(3.6 英寸)
    - 电气保护等级
    - 符合 DIN VDE 57 106 标准
    - 安全防护等级:防止手指接触
    - 材料数据
    - 绝缘材料:PBT
    - 颜色:橙色
    - 阻燃等级:UL 94 V-0
    - CTI ≥ 200
    - 接触材料:铜合金
    - 接触表面:镀锡
    - 接触基材:铜合金
    - 可连接导体:最小 0.13 mm²,最大 4 mm²
    - 穿越电流:最小 17.5 A,最大 14 A
    - 额定电压:II/2 类,最大 400 V;III/2 类,最大 320 V;III/3 类,最大 250 V
    - 额定冲击耐压:II/2 类,4 kV;III/2 类,4 kV;III/3 类,4 kV
    - 短路耐受电流:3 秒内承受 120 A

    3. 产品特点和优势


    - 高可靠性:采用夹持式连接,确保稳定的电连接和机械连接。
    - 宽泛的工作温度范围:能在广泛的温度范围内保持良好的电气性能。
    - 易于安装和维护:标准刀口螺丝刀设计便于快速安装和紧固。
    - 多样的连接选项:支持不同尺寸和类型的导线,满足多种应用场景需求。

    4. 应用案例和使用建议


    - 工业自动化:适用于需要高稳定性的机器设备控制板连接。
    - 通信设备:可用于数据传输系统的板对板连接。
    - 汽车电子:适用于车辆内部复杂的布线系统。
    使用建议:
    - 在安装时,严格按照说明书中的紧固力矩要求操作,以确保良好的电气连接。
    - 在选择导线时,应考虑导线类型和截面积,以符合产品规格要求。

    5. 兼容性和支持


    - 兼容性:可与其他同类产品兼容,方便替代和互换使用。
    - 支持:厂商提供详尽的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:连接不牢固。
    - 解决办法:检查是否按照标准紧固力矩进行安装,确保螺丝紧固到位。
    - 问题2:导线容易脱落。
    - 解决办法:检查导线是否正确剥离并插入连接器中,确保导线完全插入并锁定。

    7. 总结和推荐


    综合评估:BLZP 5.08/225 SN 连接器具有高可靠性、易于安装和维护的特点,非常适合需要稳定电气连接的应用场景。其宽泛的额定电流和电压范围,使其能够在多种复杂环境下可靠运行。
    推荐使用:强烈推荐给需要高性能连接解决方案的专业用户和工程师,尤其是在工业自动化、通信设备和汽车电子领域。

1946420000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1946420000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1946420000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1946420000 1946420000数据手册

1946420000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8236 ¥ 126.4453
库存: 100
起订量: 68 增量: 0
交货地:
最小起订量为:1
合计: ¥ 126.44
