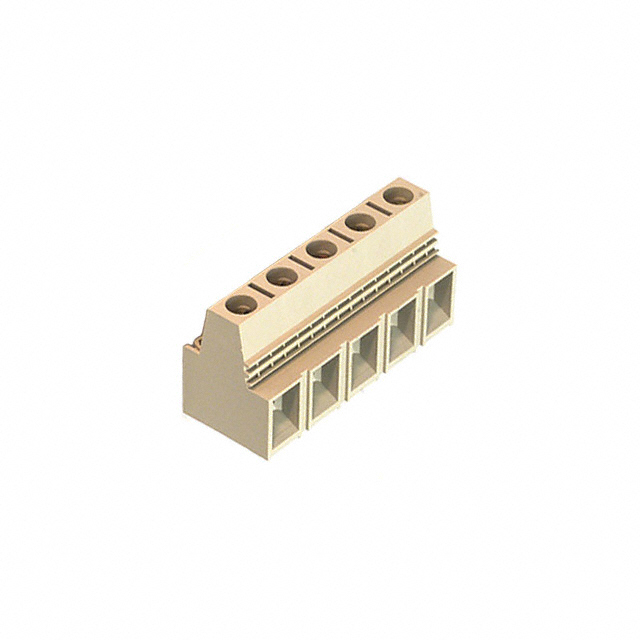

1806460000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: TERM BLOCK PCB 5POS 15.00MM GRAY
供应商型号: 470-1806460000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线板-线至板 1806460000

1806460000概述

    电子元器件产品技术手册:Weidmüller OMNIMATE Power - series LX

    1. 产品简介


    Weidmüller OMNIMATE Power - series LX 是一款高性能的印刷电路板端子,专为电力系统设计。它采用经典的夹持式连接方式,具有高可靠性和易于安装的特点。适用于工业自动化、铁路、电力传输及配电等领域的严苛环境。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 值 |

    | 类型 | PCB终端 |
    | 高度(mm) | 41.5 |
    | 宽度(mm) | 73 |
    | 深度(mm) | 29.1 |
    | 端子间距(mm) | 15 |
    | 夹持式连接 | 支持 |
    | 焊接针长(mm) | 4.5 |
    | 最大相邻触点数 | 10 |
    | 绝缘材料 | Wemid (PA) |
    | 颜色 | 豌豆灰 |
    | 工作电压(V) | 1000 |
    | 额定电流(A) | 101 |
    | 额定冲击电压(kV) | 6 - 8 |
    | 连接导线范围(mm²) | 1.31 - 25 |
    | 螺丝紧固力矩(Nm) | 2.4 - 4 |

    3. 产品特点和优势


    - 高度可靠:通过严格测试和认证,满足 IEC、CSA 和 UL 的标准要求。
    - 易于安装:提供多种颜色选择和夹持式连接方式,方便快捷安装。
    - 耐高温:额定工作温度范围为 -50°C 至 120°C,适合极端环境。
    - 高防护等级:符合 IP10 触摸安全保护标准。

    4. 应用案例和使用建议


    - 工业自动化:在需要高可靠性和安全性的环境中使用,如电机控制、传感器连接等。
    - 铁路:适用于信号和控制系统中的电源连接。
    - 电力传输和配电:作为主电源线和其他电缆之间的连接点,保证稳定可靠的电力传输。
    使用建议:在进行波峰焊接时,建议遵循 DIN EN 61760-1 标准。根据实际情况选择合适的波峰焊接曲线,并注意以下因素:PCB厚度、铜层比例、单面/双面组装、加热和冷却速率等。

    5. 兼容性和支持


    - 兼容性:适用于多种工业标准的电路板和连接器。
    - 支持:Weidmüller 提供详尽的技术文档和支持服务,包括安装指南、维护手册等。此外,客户可以访问官方网站获取更多资源和技术支持。

    6. 常见问题与解决方案


    - 问题:安装过程中螺丝紧固力矩不达标。
    - 解决方案:使用适当的工具(例如扭矩扳手)确保螺丝紧固力矩在 2.4 - 4 Nm 范围内。
    - 问题:连接线松动。
    - 解决方案:检查连接线是否正确压接并安装到位;如有必要,重新进行压接处理。
    - 问题:长时间高温环境下工作导致设备过热。
    - 解决方案:避免在超过设备最大工作温度的环境下使用,定期检查设备工作状态并进行维护。

    7. 总结和推荐


    Weidmüller OMNIMATE Power - series LX 凭借其卓越的性能和广泛的适用性,在电力系统和工业自动化领域表现出色。其坚固耐用的设计使其成为众多应用场景的理想选择。我们强烈推荐该产品给寻求高性能 PCB 终端解决方案的用户。
    通过以上详细的技术手册内容,我们可以清晰地了解到 Weidmüller OMNIMATE Power - series LX 的功能、规格及其应用优势,这有助于用户更好地选择和使用该产品。

1806460000参数

参数
长*宽*高 73mm(长度)*29.1mm(高度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1806460000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1806460000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1806460000 1806460000数据手册

1806460000封装设计

查看详情并下载
Symbol
Footprint
3D Model
