1792800000

厂牌: WEIDMüLLER

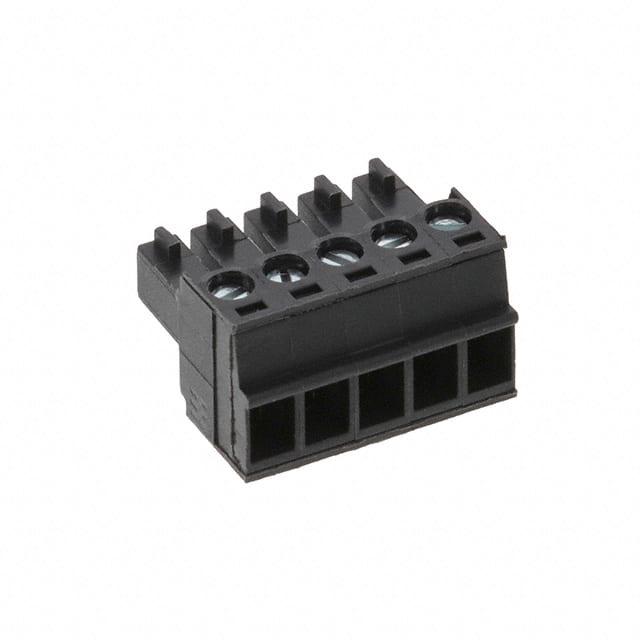

产品描述: Weidmuller 3.81mm间距5p插拔式接线端子 插头, BC 3.81系列, 320 V, 螺钉拧紧, 黑色
供应商型号: ET-2077159
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1792800000

1792800000概述


    产品简介


    BCZ 3.81/180 是一种用于印刷电路板(PCB)连接系统的插座连接器,采用螺钉夹紧式连接方式,具有3.81毫米(0.150英寸)的间距。这类连接器主要用于电子设备的连接需求,尤其是在工业自动化、通信系统和电力控制等领域,提供了可靠的电连接解决方案。

    技术参数


    - 导体连接系统:螺钉夹紧式连接
    - 导线方向:180°
    - 间距:3.81毫米(0.15英寸)
    - 极数:5
    - 排数:1
    - 螺丝刀刀片尺寸:0.4 x 2.5毫米
    - 螺丝刀刀片标准:DIN 5264
    - 最小紧固扭矩:0.2 Nm
    - 最大紧固扭矩:0.25 Nm
    - 夹紧螺钉型号:M2
    - 剥离长度:7毫米
    - L1(长度):15.24毫米(0.6英寸)

    产品特点和优势


    - 高可靠性:采用螺钉夹紧式连接方式,确保连接稳定可靠。
    - 易操作性:具备明确的螺丝刀刀片标准,易于安装和维护。
    - 宽适用范围:适用于多种不同截面积的导线,覆盖从0.08 mm²到1.5 mm²,符合DIN 46228和EN 60999标准。
    - 高电气性能:支持最高17.5安培的电流承载能力,并具有良好的绝缘和抗冲击电压性能,符合DIN VDE 0470标准。
    - 耐用材料:绝缘材料采用PA GF,耐高温、阻燃等级达到UL 94 V-0。

    应用案例和使用建议


    应用案例
    BCZ 3.81/180 常用于工业控制面板、电源模块和通信设备的连接。例如,在一个自动化生产线上,它可作为信号传输的重要连接点,确保设备之间稳定可靠的通讯。
    使用建议
    - 在安装前,请确保导线的截面积在规定范围内(0.08 mm²至1.5 mm²),以确保连接的稳定性。
    - 使用合适的螺丝刀进行紧固,遵循规定的扭矩范围(0.2 Nm 至 0.25 Nm),避免过度紧固导致损坏。
    - 定期检查连接器的状态,尤其是暴露在恶劣环境下的连接器,确保长期稳定运行。

    兼容性和支持


    - 兼容性:BCZ 3.81/180 可与相同规格的其他电子元件兼容,适用于各类导线,具有广泛的互换性和通用性。
    - 厂商支持:提供标准的技术文档、安装指南和售后服务,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    - 问题:连接不稳定。
    - 解决办法:检查导线是否正确插入,确保螺丝已达到规定扭矩范围(0.2 Nm 至 0.25 Nm)。
    - 问题:导线剥皮不准确。
    - 解决办法:使用正确的工具和方法进行导线剥皮,确保导线长度符合要求(7毫米)。
    - 问题:连接器损坏。
    - 解决办法:检查是否安装不当或受到外部压力,如需更换,联系供应商获取原装配件。

    总结和推荐


    BCZ 3.81/180是一款高性能、高可靠性的插座连接器,适用于多种严苛的应用环境。其广泛的适用范围、稳定的电气性能和易于维护的特点使其在市场上具有很高的竞争力。综合来看,强烈推荐该产品用于需要稳定电连接的场合,无论是工业控制还是通信设备领域。

1792800000参数

参数
长*宽*高 19.84mm*11.1mm*15.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1792800000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1792800000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1792800000 1792800000数据手册

1792800000封装设计

查看详情并下载
Symbol
Footprint
3D Model
