1870370000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1870370000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1870370000

1870370000概述


    产品简介

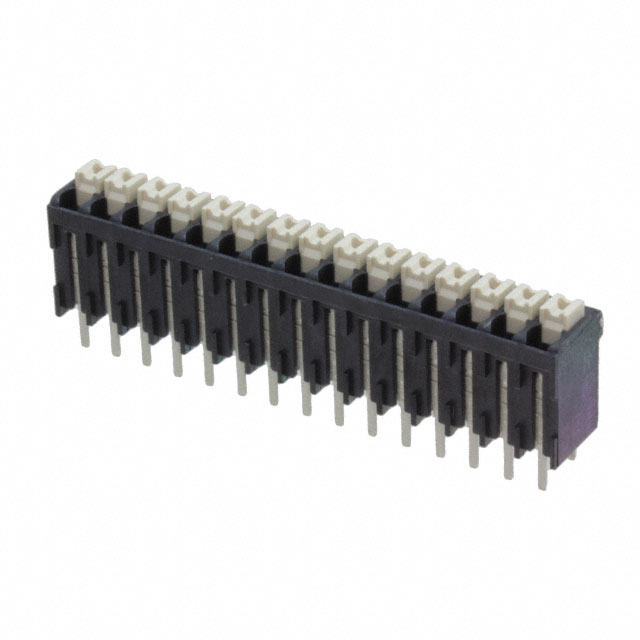

    产品名称: LSF-SMT 3.50/15/180 3.5SN BK TU
    产品类型: PCB终端
    制造商: Weidmüller Interface GmbH & Co. KG
    主要功能: 用于自动焊接过程(SMT),采用PUSH IN导线连接系统,方便导线插入并可操作滑动。
    应用领域: 适用于多种电子设备及控制系统,特别适合需要高密度连接的应用场景。

    技术参数


    - 尺寸:
    - 深度: 7.8 mm (0.307 英寸)
    - 高度: 17.5 mm (0.689 英寸)
    - 宽度: 53.2 mm (2.094 英寸)
    - 净重: 11.1 g
    - 工作温度范围:
    - 连续工作温度: 最大 120°C
    - 存储温度范围: -40°C 至 70°C
    - 工作温度范围: -50°C 至 120°C
    - 电气特性:
    - IEC标准: 320 V / 17.5 A / 0.2 - 1.5 mm²
    - UL标准: 300 V / 12 A / AWG 28 - AWG 14
    - 导线连接方式: PUSH IN with actuator
    - 针数: 15
    - 焊接引脚长度: 3.5 mm
    - 适用导线范围: AWG 28 至 AWG 14
    - 适用导线截面: 0.25 mm² 至 1.5 mm²

    产品特点和优势


    1. 自动装配支持: 适用于完全自动化的回流焊接工艺(SMT),提高了生产效率。
    2. 安全设计: 触摸防护符合DIN VDE标准,达到IP20保护等级,确保操作者安全。
    3. 耐用性强: 通过多项测试验证,如拉力测试、耐久性测试等,确保长期稳定运行。
    4. 广泛的适应性: 具有多种导线连接能力和广泛的工作电压范围,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统的电路板上实现高密度连接。
    - 在楼宇智能管理系统中作为电源管理和信号传输的关键组件。
    使用建议:
    - 建议根据实际需求选择合适的导线连接类型和截面积,以确保最佳的连接效果。
    - 在进行回流焊时,严格遵循推荐的回流焊曲线,以保证焊接质量。
    - 注意保持适当的存储条件,避免产品在极端温度下存放。

    兼容性和支持


    - 兼容性: 支持多种类型的导线连接,兼容DIN 46228标准的金属套管。
    - 厂商支持: 提供详细的技术文档和CAD数据,以及长期的客户支持服务。

    常见问题与解决方案


    1. 问题: 导线连接不稳定
    解决方案: 确保导线正确插入并锁紧,检查连接器的机械部分是否有损坏。
    2. 问题: 焊接过程中引脚受损
    解决方案: 调整焊接温度曲线,确保符合推荐的焊接温度范围。
    3. 问题: 连接器长时间使用后接触不良
    解决方案: 清理连接器内的杂质,并重新插拔导线以恢复接触。

    总结和推荐


    综合评估: LSF-SMT 3.50/15/180 3.5SN BK TU 是一款高效可靠的PCB终端产品,具备优良的电气性能和安全性。其在自动化生产和工业应用中的表现尤为出色,广泛适用于各种复杂环境。
    推荐使用: 综合考虑其性能和适用性,强烈推荐在对连接可靠性要求较高的应用场景中使用该产品。

1870370000参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 管装

1870370000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1870370000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1870370000 1870370000数据手册

1870370000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.026 ¥ 34.3418
库存: 100
起订量: 248 增量: 0
交货地:
最小起订量为:100
合计: ¥ 3434.18
