1982950000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1982950000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1982950000

1982950000概述

    电子元器件产品技术手册:BLF 5.08HC/08/270F SN OR BX

    产品简介

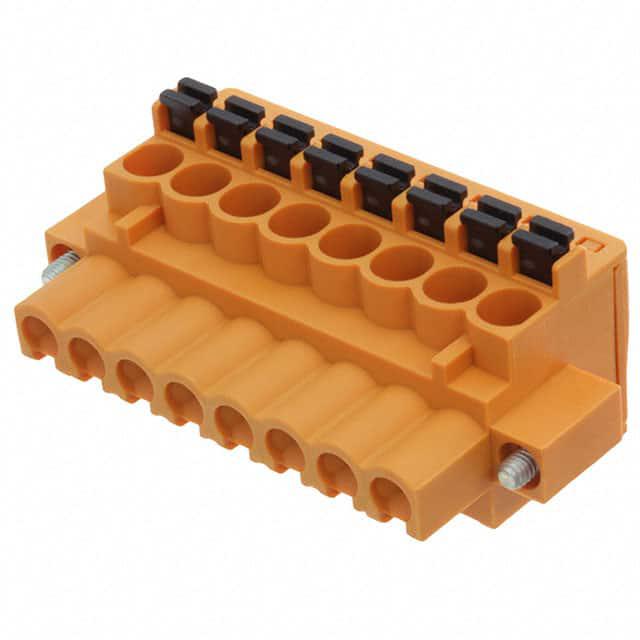

    BLF 5.08HC/08/270F SN OR BX 是一款由德国 Weidmüller Interface GmbH & Co. KG 生产的PCB插头插座组件,属于OMNIMATE Signal系列。这款电子元器件采用5.08mm间距设计,适用于8极连接,具有PUSH IN(推入式)连接系统,能够方便地连接导线,而无需使用工具。主要功能包括高效、可靠的电气连接,以及广泛的应用范围。此产品主要应用于工业自动化、电力传输、通信设备及其它需要高可靠性的电子系统中。

    技术参数


    - 产品型号: BLF 5.08HC/08/270F SN OR BX
    - 额定电压: IEC: 400V / UL: 300V
    - 额定电流: IEC: 24A / UL: 18.5A
    - 适用导线截面: IEC: 0.2 - 2.5 mm² / UL: AWG 26 - AWG 12
    - 连接方式: PUSH IN(推入式),紧固夹连接
    - 安装方向: 270°
    - 颜色: 橙色绝缘体,黑色操作部件
    - 尺寸: 长度 50.44mm(1.986英寸),宽度 20.6mm(0.811英寸),深度 26.2mm(1.031英寸)
    - 重量: 19.28g
    - 触点材料: 铜锡镀层
    - 耐热温度范围: 存储温度 -25°C 至 55°C,工作温度 -50°C 至 100°C

    产品特点和优势


    - 不妥协的功能性: 该产品采用了创新的PUSH IN弹簧连接系统,确保连接稳固可靠。
    - 高振动抵抗力: 设计考虑到了工业环境中常见的高振动情况,保证了长期的稳定性。
    - 成本效益: 无需特殊工具即可完成快速且直观的操作,大幅降低了安装成本和时间。
    - 安全耐用: 具备防手指接触保护,符合DIN VDE标准。
    - 宽泛的连接范围: 支持0.13mm²至3.31mm²的导线截面,满足不同应用需求。

    应用案例和使用建议


    - 工业自动化设备: 可以用于生产线上的信号传输,例如控制面板内的接线。
    - 电力传输: 适用于需要大电流传输的场合,例如机器间的电力分配。
    - 通信设备: 在数据中心和通信基础设施中提供稳定的信号连接。
    使用建议: 在安装过程中,请根据导线的具体规格选择合适的剥皮长度和紧固夹,以确保最佳的连接效果。定期检查连接部位,确保没有松动,尤其是在振动频繁的环境中。

    兼容性和支持


    - 兼容性: 与同系列的BL/SL 5.08产品兼容,如SL 5.08HC插件,可以达到最大的额定规格。
    - 支持服务: Weidmüller公司提供全面的技术支持和售后服务,包括安装指南、故障排除和维修服务。

    常见问题与解决方案


    - 问题1: 导线插入困难。
    - 解决方案: 确保导线剥皮长度正确,使用适当的工具辅助插入。
    - 问题2: 接触不良。
    - 解决方案: 检查导线是否完全插入,确保插针位置正确。
    - 问题3: 连接不稳定。
    - 解决方案: 重新拧紧固定螺钉,确保紧固力适中。

    总结和推荐


    综上所述,BLF 5.08HC/08/270F SN OR BX 是一款在可靠性、功能性、安全性方面表现出色的电子元器件,尤其适用于需要高稳定性和低成本安装的工业应用场景。结合其广泛的连接范围和支持多种导线规格的能力,强烈推荐在各类电子系统中使用此产品。

1982950000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

1982950000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1982950000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1982950000 1982950000数据手册

1982950000封装设计

查看详情并下载
Symbol
Footprint
3D Model
