1630580000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1630580000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1630580000

1630580000概述


    产品简介


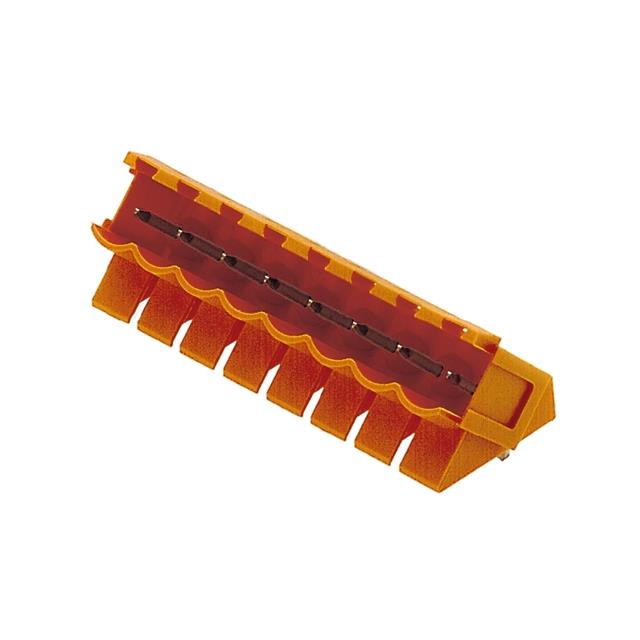

    本产品为PCB插件连接器,型号为SL 5.00/135B3.2SN OR。它属于PCB连接系统的一部分,主要用于电路板之间的连接。该连接器采用焊接连接方式,适用于需要高稳定性和可靠性的电路设计场合。其主要功能是在印刷电路板(PCB)上提供可靠的电气连接,广泛应用于各种电子设备和控制系统中,如工业自动化、通信设备、医疗设备等。

    技术参数


    - 产品版本:PCB插件连接器,公头,焊接连接
    - 间距:5.00 mm
    - 针数:12个
    - 出线角度:135°
    - 焊针长度:3.2 mm
    - 可编码:是
    - 排数:1排
    - 每针焊点数:1个
    - 装配孔直径:1.3 mm
    - 装配孔公差:+0.1 mm
    - 总长(L1):55 mm
    - 绝缘电阻:≥ 1 MΩ
    - 电气保护:符合DIN VDE 0470标准,插入时手指安全,拔出时手背安全
    - 绝缘材料:PBT
    - 颜色:橙色(类似RAL 2000)
    - 绝缘材料组别:IIIa组
    - 阻燃等级:UL 94 V-0级
    - CTI值:≥ 200
    - 额定电流:(针数为12时)最小17 A,最大13 A;(针数为12时)最小15 A,最大11 A
    - 额定电压:(过电压类别/污染等级III/3时)250 V;(过电压类别/污染等级III/2时)320 V;(过电压类别/污染等级II/2时)400 V
    - 冲击耐压:(过电压类别/污染等级III/3时)4 kV;(过电压类别/污染等级III/2时)4 kV;(过电压类别/污染等级II/2时)4 kV
    - 短时耐电流:3秒内承受120 A

    产品特点和优势


    1. 高可靠性:采用焊接连接方式,确保了连接器在长期使用中的稳定性和可靠性。
    2. 多功能性:可以提供多种不同针数的配置选择,适应不同的电路设计需求。
    3. 易于安装:独特的装配孔设计和简单明确的装配说明,使安装过程快速简便。
    4. 安全性:符合DIN VDE 0470标准,具有手指安全和手背安全特性。
    5. 高防护等级:使用PBT绝缘材料,阻燃等级达到UL 94 V-0级,保证在高温下的安全性。

    应用案例和使用建议


    应用案例
    这种连接器适用于需要高可靠性和安全性连接的场景,例如工业自动化控制系统、通信设备、医疗仪器等。特别适合于空间有限且需要紧凑布局的应用环境。
    使用建议
    - 在使用前,请仔细检查装配孔尺寸及公差,确保符合设计要求。
    - 安装过程中应注意清洁和防尘,以确保良好的电气接触。
    - 定期进行维护检查,以确保长时间使用的稳定性。

    兼容性和支持


    该产品目前没有提到与其他电子元器件或设备的直接兼容信息。如有需要,请联系供应商获取更多详细信息。厂商通常会提供技术支持和服务,包括但不限于安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:连接器焊接不牢固
    - 解决方案:检查焊接温度和时间是否符合制造商的推荐值,必要时更换焊料。

    2. 问题:装配孔不合适导致安装困难
    - 解决方案:请按照规格书提供的装配孔尺寸及公差重新确认,如有偏差请联系供应商更换合适的产品。

    总结和推荐


    SL 5.00/135B3.2SN OR是一款高度可靠、多功能的PCB插件连接器。它的主要优点在于高可靠性、易安装和安全性。在多种应用场合下,特别是对连接器要求严格的环境中,这款连接器能够提供出色的性能。因此,我们强烈推荐此款连接器用于各种电路设计项目中。

1630580000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装
