2500530000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: ET-3565514
供应商: 海外现货
标准整包数: 1

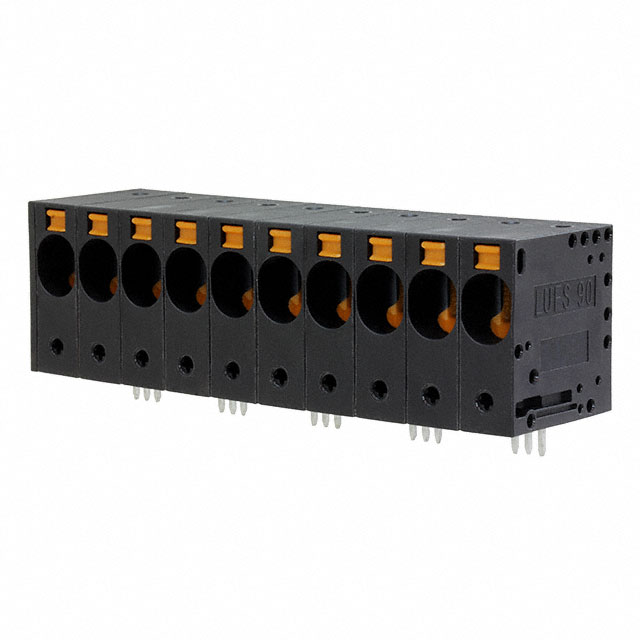

WEIDMüLLER 接线板-线至板 2500530000

2500530000概述


    产品简介


    OMNIMATE Power - 系列LU终端
    Weidmüller Interface GmbH & Co. KG推出的OMNIMATE Power系列LU是一款高性能的PCB端子。该系列产品具备快接式连接系统,适用于导线截面积范围为0.5至16平方毫米。主要应用于工业控制、电力分配和通信等领域,确保高可靠性与稳定性。

    技术参数


    - 尺寸和重量
    - 宽度:101.8 mm (4.008英寸)
    - 高度:35 mm (1.378英寸)
    - 深度:28.55 mm (1.124英寸)
    - 净重:95.8 克
    - 安装方式
    - 直插式(THT)焊接
    - 引脚长度:5 mm
    - 引脚间距:10 mm (0.394英寸)
    - 电气特性
    - 绝缘材料:Wemid (PA),颜色为黑色
    - CTI值:≥ 600
    - 工作温度范围:-40°C 至 120°C
    - 储存湿度:最大80%
    - 适用导线规格
    - 最小导线截面:0.5 mm²
    - 最大导线截面:16 mm²
    - 导线型号:H05(07) V-U、H07V-R、H05(07) V-K
    - 推荐插头规格:EN 60999 5.3mm (B6)
    - 额定参数
    - IEC标准下的额定电压:1000 V
    - IEC标准下的额定电流:76 A
    - UL标准下的额定电压:600 V
    - UL标准下的额定电流:57 A

    产品特点和优势


    - 快速无工具连接:通过压入式设计,可以无需工具实现快速连接。
    - 安全可靠的连接点:采用“连接安全概念”,确保导线始终被牢固固定。
    - 集成测试点:提供PS 2.0插头和中央探针测试点,便于检测和维护。
    - 更高的额定载流量:由于采用了WEMID绝缘材料,具有更高的额定载流能力。
    - 180度出线方向:提高电路布局灵活性。

    应用案例和使用建议


    应用场景:该产品广泛用于工业控制系统、电力分配系统以及通信设备中。在高压环境下,如需要在恶劣环境下提供稳定电力传输的场合,这种端子尤为适用。
    使用建议:
    - 确保导线截面在推荐范围内以保证最佳连接效果。
    - 在高温或低温环境中使用时,需特别注意其额定工作温度范围。
    - 使用适当的波峰焊曲线,例如单波和双波焊曲线,以确保焊接质量和端子性能。

    兼容性和支持


    - 兼容性:该产品与多种导线类型和尺寸兼容,包括AWG 18至AWG 4的导线。同时符合国际标准,如UL、CSA、CE等。
    - 支持和服务:制造商提供了丰富的工程数据和CAD文件,以便于用户进行设计与安装。还提供相关的白皮书和技术文档,方便用户深入了解产品性能。

    常见问题与解决方案


    - Q: 如何确保导线牢固连接?
    - A: 该产品设计有“连接安全概念”,通过压入式结构确保导线可靠固定。

    - Q: 导线截面超出推荐范围会怎样?
    - A: 超出推荐范围可能导致接触不良或过热,建议使用合适的导线规格。
    - Q: 在极端温度条件下如何使用?
    - A: 可以根据存储和操作温度范围进行调整,确保在极限条件下的可靠使用。

    总结和推荐


    总体评价:OMNIMATE Power - 系列LU是一款高品质的PCB端子,以其快速连接、安全可靠的特性以及广泛的适用范围,在工业应用中表现出色。适用于各种严苛的工作环境,且具有较高的性价比。
    推荐理由:鉴于其优秀的性能和广泛应用的适应性,强烈推荐在需要高可靠性的工业项目中使用。无论是对于新手还是资深工程师,这都是一个值得信赖的选择。

2500530000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2500530000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2500530000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2500530000 2500530000数据手册

2500530000封装设计

查看详情并下载
Symbol
Footprint
3D Model
