8965420000

产品分类: 其他工具
厂牌: WEIDMüLLER

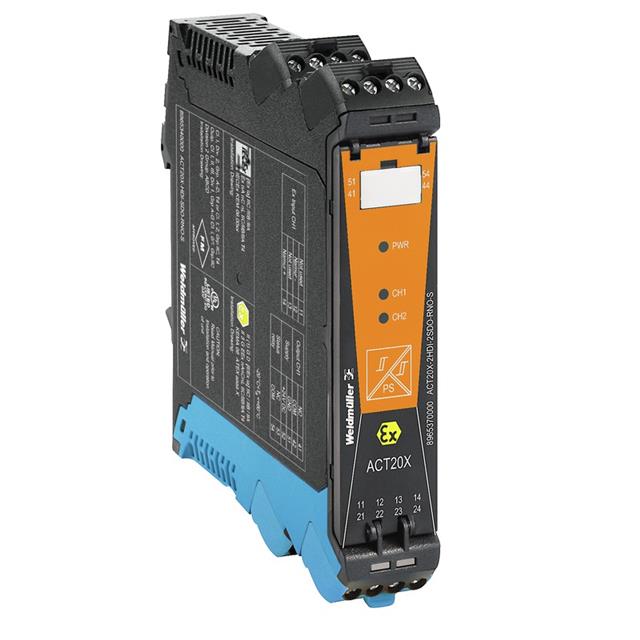

产品描述: Weidmuller 信号调理器, ACT20X 系列, NPN, PNP输入, DIN 卡轨安装
供应商型号: CGC-8965420000
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 其他工具 8965420000

8965420000概述

    ACT20X-2SDI-2HDO-S 技术手册

    1. 产品简介


    ACT20X-2SDI-2HDO-S 是由 Weidmüller Interface GmbH & Co. KG 设计和制造的一款电子元器件,主要用于工业自动化领域中的信号隔离转换。该产品采用EX(爆炸性气体)安全设计,可以有效处理在危险区域内的电气信号。它主要包含两个通道,用于将来自安全区的开关信号转换为能够驱动现场执行器(如电磁阀、报警装置)的安全隔离信号。

    2. 技术参数


    - 基本属性
    - 订购编号:8965420000
    - 类型:双通道信号隔离转换器
    - 物理尺寸:宽22.5mm × 高117.2mm × 深113.6mm
    - 净重:180克
    - 输入特性
    - 输入类型:NPN/PNP切换信号
    - 触发电平:高触发水平 ≥ 4.0V(NPN),≥ 10V(PNP)
    - 触发电平:低触发水平 ≤ 2.0V(NPN),≤ 8.0V(PNP)
    - 输入电压:≤ 28V直流电
    - 输入电阻:3.5千欧姆
    - 输出特性
    - 输出类型:本安防爆电路,数字输出,直接或反向(可配置)
    - 输出电流:最大35mA(IIC/IIB组),60mA(仅一个通道)
    - 报警输出
    - 输出类型:继电器,常闭(无电压)
    - 电源和保护特性
    - 配置:通过FDT/DTM软件进行
    - 供电电压:19.2 – 31.2V直流电
    - 保护等级:IP20
    - 环境要求
    - 工作温度:-20°C 至 60°C
    - 储存温度:-20°C 至 85°C
    - 工作湿度:0% 至 95%(无冷凝)

    3. 产品特点和优势


    - 防爆能力:适用于爆炸性气体环境,确保在危险区域内的安全操作。
    - 双重通道:提供两个独立的信号通道,增强系统的可靠性和可用性。
    - 灵活配置:可通过FDT/DTM软件进行便捷配置,适应不同的应用场景。
    - 高可靠性:平均故障间隔时间(MTBF)高达176年,保证长期稳定运行。
    - 高安全性:符合SIL 2标准,硬件故障容错率(HFT)为0,保障系统安全。

    4. 应用案例和使用建议


    - 应用案例:该模块广泛应用于工业控制系统中,用于控制电磁阀、报警装置等执行器。例如,在石油和化工行业中,通过在安全区接收PLC的信号,经隔离后转换为驱动现场执行器所需的信号,以实现对阀门等设备的远程控制。
    - 使用建议:在使用过程中,建议定期检查输入和输出端的连接状态,以确保信号传输的稳定性。此外,合理规划电气柜内部的空间布局,以便于模块安装和维护。

    5. 兼容性和支持


    - 兼容性:该产品支持与各种主流控制系统兼容,如通过FDT/DTM软件与PACTware™软件协同工作。
    - 技术支持:厂商提供了详细的技术文档和用户手册,客户可以通过访问官网或联系当地的销售代表获取支持和服务。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查供电电压是否符合要求(19.2 – 31.2V直流电),确认接线是否正确,必要时重新连接。
    - 问题2:输出信号异常。
    - 解决方案:检查输入信号是否正常,调整软件设置,确保配置正确。
    - 问题3:报警频繁触发。
    - 解决方案:检查设备是否处于极端工作条件下,如果存在,则调整安装位置或采取适当的防护措施。

    7. 总结和推荐


    总体而言,ACT20X-2SDI-2HDO-S 在防爆、可靠性和兼容性方面表现出色,适用于需要在危险环境中工作的工业控制系统。对于需要高可靠性和防爆特性的场合,推荐使用此产品。同时,厂商提供了全面的技术支持和丰富的文档资源,帮助用户更好地了解和使用该产品。

8965420000参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

8965420000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8965420000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他工具 WEIDMüLLER 8965420000 8965420000数据手册

8965420000封装设计

查看详情并下载
Symbol
Footprint
3D Model
