1946300000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-1946300000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1946300000

1946300000概述


    产品简介

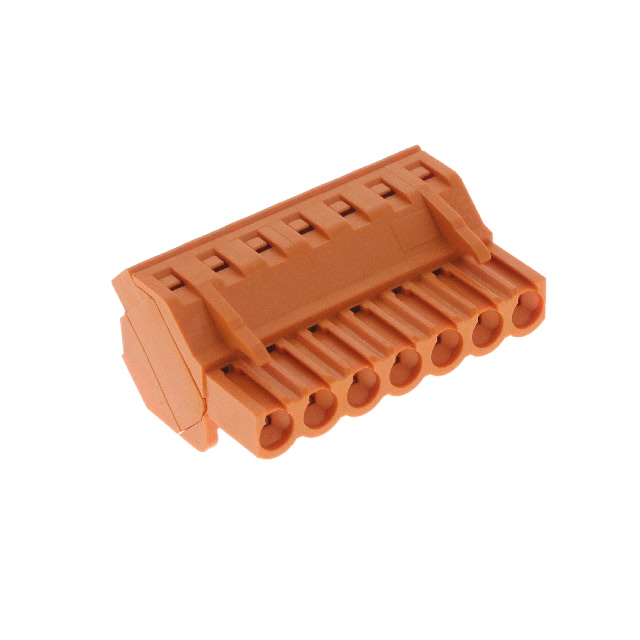

    BLZP 5.08/225 SN是一款用于PCB(印刷电路板)连接系统的插件连接器。它采用压力夹紧连接方式,适用于需要高效、可靠的电气连接的应用场景。该产品提供7个插针(poles),设计角度为225°。它的主要功能是在各种电气系统中实现可靠的信号传输和电流传递。由于其稳定可靠的特点,广泛应用于自动化控制、工业设备、电力系统等领域。

    技术参数


    - 型号: BLZP 5.08/225 SN OR BX
    - 版本: PCB插件连接器,压力夹紧连接
    - 夹紧范围: 最大4 mm²
    - 间距: 5.08 mm (0.2英寸)
    - 插针数: 7个
    - 材料: 绝缘材料为PBT,接触材料为镀锡铜合金
    - 额定电压:
    - 过电压类别II/2: 400 V
    - 过电压类别III/2: 320 V
    - 过电压类别III/3: 250 V
    - 额定电流:
    - 最低:7个插针时,20°C下17.5 A;40°C下14 A
    - 最高:7个插针时,20°C下14 A;40°C下12 A
    - 短时耐受电流: 120 A持续3秒
    - 接触电阻: ≤1 mΩ
    - 防护等级: 符合DIN VDE 57 106标准,安全防指触

    产品特点和优势


    BLZP 5.08/225 SN插件连接器以其出色的电气性能和稳定性著称。以下是其主要特点:
    1. 高压防护: 额定电压和冲击耐压均较高,适用于多种电气环境。
    2. 高可靠性: 采用镀锡铜合金作为接触材料,保证长期使用的可靠性。
    3. 便捷安装: 压力夹紧连接设计,使得安装和维护更加方便快捷。
    4. 防火性能: 材料达到UL 94 V-0级,具备良好的阻燃性能。
    5. 防误操作: 设计有安全防护机制,避免意外误操作导致的安全隐患。
    这些特点使得BLZP 5.08/225 SN在工业应用中具有较高的竞争力,能够满足严苛的工作环境要求。

    应用案例和使用建议


    应用案例
    该连接器在自动化生产线、电力传输设备、工业控制系统等场景中被广泛应用。例如,在自动化设备中,多个传感器和执行器需要通过PCB进行高效连接,以实现数据的实时传输。BLZP 5.08/225 SN连接器能够确保在高速运转的环境中保持稳定的电气连接。
    使用建议
    1. 正确的扭矩设置: 在安装过程中,务必按照规范设定合适的拧紧扭矩(0.4-0.5 Nm),以确保连接器的稳定性。
    2. 合适的电缆选择: 选择合适的电缆直径(0.13 mm²至4 mm²)和线规(AWG 26至AWG 12),以确保电气连接的可靠性。
    3. 适当的环境布置: 确保连接器所在的环境温度不超过40°C,避免过热影响其性能。

    兼容性和支持


    BLZP 5.08/225 SN连接器与市面上常见的其他电气设备和电缆具有良好的兼容性。厂商提供了详细的安装指南和技术支持,用户可以通过制造商官网或客服获取更多信息。

    常见问题与解决方案


    1. 问题: 安装时拧紧扭矩不够
    - 解决办法: 按照手册提供的建议值(0.4-0.5 Nm)调整拧紧扭矩。
    2. 问题: 连接松动
    - 解决办法: 检查连接器是否正确安装,重新安装并确保拧紧到指定扭矩。
    3. 问题: 电缆固定不稳
    - 解决办法: 使用适当的电缆端子(如DIN 46228),确保电缆固定牢固。

    总结和推荐


    总体而言,BLZP 5.08/225 SN是一款值得信赖的PCB连接器,具备出色的电气性能、稳定性和可靠性。对于需要在工业环境中进行可靠电气连接的应用场合,这款连接器是一个极佳的选择。我们强烈推荐此产品,尤其是在那些对连接器性能有严格要求的场景中使用。

1946300000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1946300000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1946300000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1946300000 1946300000数据手册

1946300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.948 ¥ 92.5106
10+ $ 8.965 ¥ 75.7543
25+ $ 8.4024 ¥ 71.0003
48+ $ 7.56 ¥ 63.882
96+ $ 7.1496 ¥ 60.4141
288+ $ 6.3 ¥ 53.235
528+ $ 5.8695 ¥ 49.5973
1008+ $ 5.544 ¥ 46.8468
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.51
直接购买
加入购物车
