1971650000

厂牌: WEIDMüLLER
产品描述: Weidmuller 3.81mm间距6p插拔式接线端子 插头, BC 3.81系列, 320 V, 螺钉拧紧, 黑色
供应商型号: 470-1971650000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1971650000

1971650000概述


    产品简介

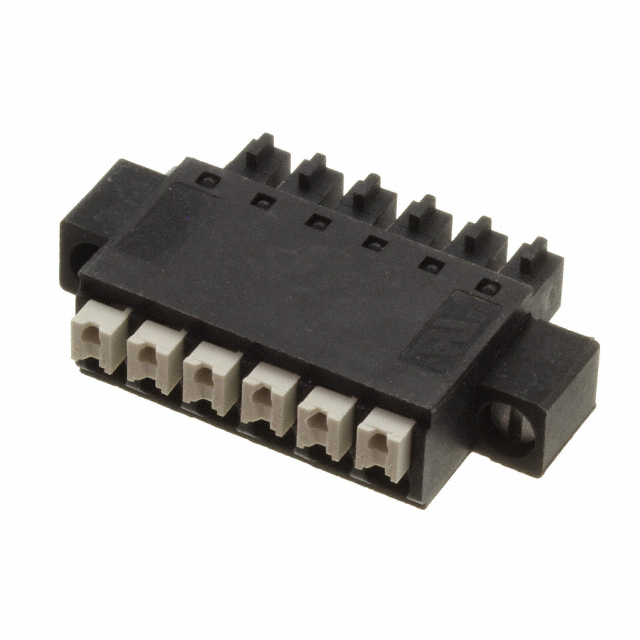

    BCF 3.81/06/180F SN BK BX 推入式接插件
    Weidmüller Interface GmbH & Co. KG 的 BCF 3.81/06/180F SN BK BX 是一种创新的推入式连接系统,专门用于简化电线连接过程。该产品属于OMNIMATE Signal系列,型号为BC/SC 3.81。它的主要功能是通过推入式连接实现快速、可靠和安全的电连接。这种接插件适用于多种应用场景,包括工业控制、自动化系统、驱动器和照明系统等领域。

    技术参数


    | 参数 | 值 |

    | 高度(mm) | 7.9 |
    | 宽度(mm) | 33.25 |
    | 深度(mm) | 22 |
    | 重量(g) | 5.32 |
    | 插拔次数 | 25 |
    | 接触电阻(≤) | 5 mΩ |
    | 额定电流(最大值) | 17.5 A |
    | 额定电压(最大值) | 320 V |
    | 绝缘材料 | PA 66 GF 30 (黑色) |
    | 适用导线范围 | 0.14 mm² - 1.5 mm² |
    | 工作温度范围 | -50°C - 120°C |
    | 温度等级 | 300 V / 10 A / AWG 26 - AWG 16 |

    产品特点和优势


    BCF 3.81/06/180F SN BK BX 推入式接插件 具备以下独特功能和优势:
    1. 高密度包装:由于其非常低的高度,可以在紧凑的空间内安装更多的接插件,提高电路板上的布线密度。
    2. 高可靠性:采用了坚固的固态推入式接触设计,确保长期稳定运行。
    3. 易操作性:集成的推压按钮使打开和关闭接插件更加便捷,简化了安装和维护过程。
    4. 直观处理:操作区域和导线进入区域清晰分开,使得操作更加直观。
    5. 无工具锁紧释放:采用专利释放卡扣(LR),无需工具即可实现接插件的锁定和解锁。
    6. 兼容性强:符合定制布局标准,可与常见的插头插座兼容。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中的信号传输
    - 自动化生产线中的电机驱动器连接
    - 照明系统中的连接器
    使用建议:
    - 在安装过程中应注意观察间距和爬电距离,确保安全可靠。
    - 使用匹配的电线端子进行接线,如 DIN 46228 系列的塑料套管端子。
    - 严格按照制造商提供的说明和规格要求进行安装和维护,以确保系统的正常运行。

    兼容性和支持


    该产品与市场上常见的 PCB 插头兼容,能够方便地插入标准布局的插槽。此外,Weidmüller 提供了详细的用户文档和技术支持,确保客户能够在整个生命周期内获得最佳的使用体验。具体支持信息可以参考 Weidmüller 的官方网站或联系当地的销售和技术支持团队。

    常见问题与解决方案


    1. Q: 如何确保接插件的长期稳定性?
    A: 正确选择匹配的电线端子,定期检查并清洁接插件,避免灰尘和腐蚀。

    2. Q: 接插件的工作温度范围是多少?
    A: 工作温度范围为 -50°C 至 120°C,适用于广泛的工业环境。
    3. Q: 如何正确锁定接插件?
    A: 无需工具,通过手动按压推压按钮即可锁定接插件,确保锁定状态良好。

    总结和推荐


    BCF 3.81/06/180F SN BK BX 推入式接插件 是一款集高性能和高可靠性于一身的电子元器件产品。其创新的设计和卓越的品质使其成为各种工业应用的理想选择。考虑到其多功能性和易用性,我们强烈推荐此产品用于需要高密度连接和可靠性的应用场景。无论是工业控制、自动化还是其他复杂的系统中,BCF 3.81/06/180F SN BK BX 都将是一个值得信赖的选择。

1971650000参数

参数
长*宽*高 33.25mm(长度)*7.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1971650000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1971650000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1971650000 1971650000数据手册

1971650000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7405 ¥ 82.3072
10+ $ 7.348 ¥ 62.0906
25+ $ 6.858 ¥ 57.9501
50+ $ 6.2316 ¥ 52.657
100+ $ 5.9832 ¥ 50.558
250+ $ 5.1345 ¥ 43.3865
500+ $ 4.788 ¥ 40.4586
1000+ $ 4.4415 ¥ 37.5307
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.3
直接购买
加入购物车
