1693870000

产品分类: 接线座- 配件 - 跳线
厂牌: WEIDMüLLER
产品描述:
供应商型号: 1693870000
供应商: Master
标准整包数: 50
WEIDMüLLER 接线座- 配件 - 跳线 1693870000

1693870000概述


    产品简介

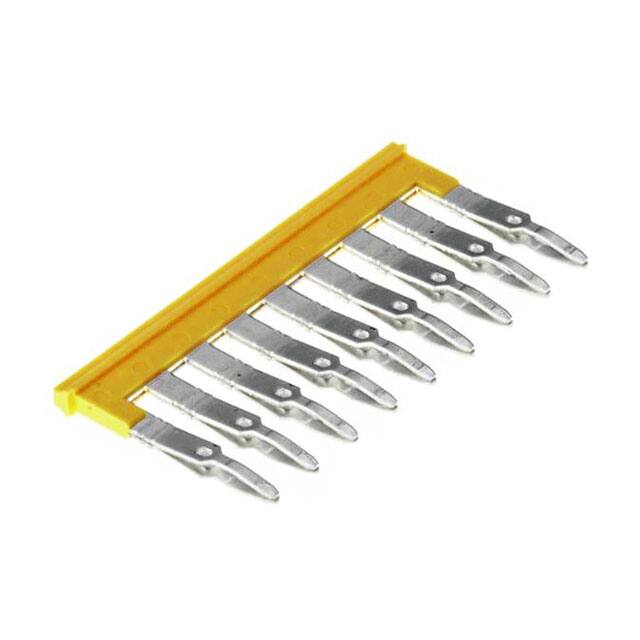

    ZQV 2.5N/9 GE - 技术连接器
    ZQV 2.5N/9 GE 是来自Weidmüller公司的Z系列技术连接器,专为各种电子设备提供可靠的电气连接。该产品主要适用于需要高效和稳定电流传输的应用场合。典型应用场景包括工业自动化、建筑自动化、以及各类机械设备中。

    技术参数


    - 订购编号:1693870000
    - 版本:Z系列,交叉连接,24A
    - 尺寸和重量
    - 宽度:2.8mm(0.11英寸)
    - 高度:44.6mm(1.756英寸)
    - 深度:23mm(0.906英寸)
    - 净重:5.7克
    - 温度范围
    - 连续工作温度:最低-60°C,最高130°C
    - 材料数据
    - 材料:Wemid
    - 颜色:黄色
    - UL 94阻燃等级:V-0
    - 系统规格
    - 接线端子类型:弹簧连接,带张力夹技术
    - 固定方式:插接式
    - 额定电流:24A
    - 认证
    - 符合ROHS标准
    - ULCEX ULD14.0005U认证

    产品特点和优势


    ZQV 2.5N/9 GE 的核心特点是采用弹簧连接技术,结合张力夹系统,这使得它能够适应多种导线连接类型,提供优异的灵活性和可靠性。此外,其出色的高温耐受能力和UL 94 V-0等级的阻燃材料,使其在严苛环境下依然表现出色。该产品广泛应用于工业自动化和机械设备中,成为高效、稳定电流传输的可靠选择。

    应用案例和使用建议


    应用案例
    ZQV 2.5N/9 GE 常用于大型自动化生产线,如机器人的动力控制和信号传输。通过直接安装到安装轨上,它可以实现高效且紧凑的布线。
    使用建议
    - 在安装前检查导线是否符合规格,确保正确的电流传输。
    - 定期检查连接部位是否有松动或腐蚀迹象,及时更换或修复以保证系统的稳定性。

    兼容性和支持


    该产品可以直接安装在标准安装轨上,易于与其他常用电子元件集成。Weidmüller公司提供了广泛的工程技术数据支持,包括EPLAN、WSCAD和E3.S数据,以及STEP格式的工程数据。此外,用户可以通过官网获取相关文档和安装指南,确保正确安装和使用。

    常见问题与解决方案


    1. 问题:连接不牢固,导线易脱落。
    - 解决方案:检查是否正确安装了张力夹,并确保导线没有损伤。

    2. 问题:在高电流负载下温度上升过快。
    - 解决方案:确认是否选择了合适的型号并确保周围环境通风良好。

    总结和推荐


    综上所述,ZQV 2.5N/9 GE 是一款在可靠性、耐用性和安装便捷性方面表现优异的技术连接器。它的广泛适用性以及卓越的性能使其成为许多工业应用的理想选择。因此,强烈推荐此产品给那些寻求高效稳定电流传输解决方案的工程师和技术人员。

1693870000参数

参数
长*宽*高 44.6mm(长度)*2.8mm(高度)
零件状态 在售
包装方式 散装

1693870000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1693870000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 跳线 WEIDMüLLER 1693870000 1693870000数据手册

1693870000封装设计

查看详情并下载
Symbol
Footprint
3D Model
