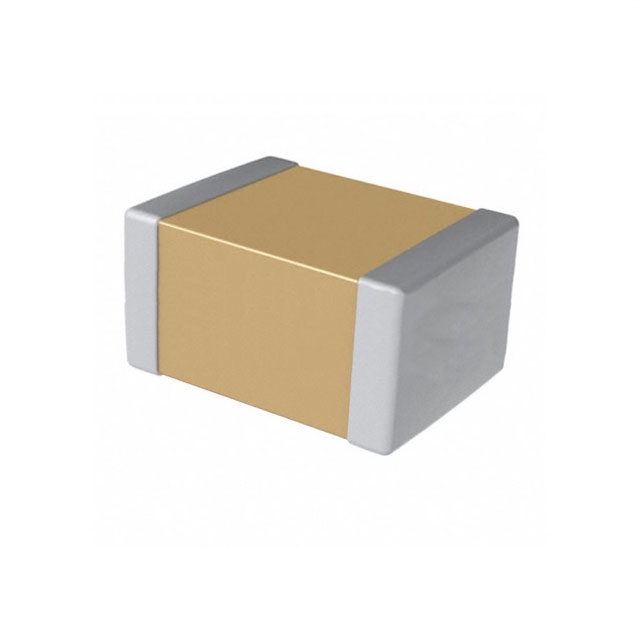

1210B104K501CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: MLCC 0.1µF ±10% 500V X7R 1210
供应商型号: 1210B104K501CT 1210,X7R,0.1UF,+-10%,500V
供应商: 国内现货
标准整包数: 40000
WALSIN/台湾华新科技 陶瓷电容 1210B104K501CT

1210B104K501CT概述

    # 多层陶瓷电容器(中高压系列)技术手册

    产品简介


    多层陶瓷电容器(MLCC,Multilayer Ceramic Capacitors)是一种广泛应用于电子电路中的高性能电容器,尤其在中高压环境下表现出卓越的稳定性和可靠性。此系列电容器适用于200V到4kV电压范围,并提供从0402到1812尺寸的多种封装选择。根据不同的电介质类型(NP0、X7R和Y5V),其容值范围和性能指标也有所不同,满足各类电子设备的需求。本系列产品采用无卤素配方,符合RoHS环保标准,是高可靠性应用的理想选择。
    主要应用领域包括:
    - 高频功率转换器中的吸收电路(Snubbers)。
    - 高压耦合及直流隔离电路。
    - DC-DC转换器。
    - 背光逆变器。

    技术参数


    尺寸与封装
    | 尺寸 (英寸/毫米) | L (毫米) | W (毫米) | T (毫米) | 符号 | 推荐工艺 |
    |
    | 0402 (1005) | 1.00±0.05| 0.50±0.05| 0.50±0.05| N | 回流焊接 |
    | 0603 (1608) | 1.60±0.10| 0.80±0.10| 0.80±0.07| S | 回流焊接 |
    | ... | ... | ... | ... | ... | ... |
    容值与电压范围
    NP0电介质
    - 容值范围:0.5pF 至 0.033µF
    - 电压范围:200V至4000V
    X7R电介质
    - 容值范围:100pF 至 1.0µF
    - 电压范围:200V至450V
    Y5V电介质
    - 容值范围:0.01µF 至 0.68µF
    - 电压范围:200V至630V
    性能指标
    | 参数 | NP0 | X7R | Y5V |
    ||
    | 温度系数 | ±30ppm | ±15% | +30%/-80% |
    | 绝缘电阻 | ≥10GΩ | ≥10GΩ | ≥10GΩ |
    | 电容量公差 | ±0.1% | ±1%~±20% | ±20% |
    | 工作温度 | -55~125°C | -25~85°C | -25~85°C |

    产品特点和优势


    1. 紧凑设计:在特定封装尺寸内实现更高的电压承受能力,适合空间受限的应用。
    2. 高稳定性:NP0电介质具有极低的温度漂移特性,特别适用于高精度电路。
    3. 多功能性:多种电介质类型可选,满足不同频率和温度特性的需求。
    4. 强可靠性:通过振动测试和温度循环测试,确保在恶劣环境下的长期稳定性。

    应用案例和使用建议


    应用案例
    - 高频功率转换器:多层陶瓷电容器用于吸收高频噪声,提升系统效率。
    - 背光逆变器:为高压耦合电路提供稳定的电容支持,改善显示效果。
    使用建议
    - 在高电压场景下,建议增加表面涂层以防止外部电弧。
    - 对于低温环境下的X7R电容器,需考虑温度补偿问题。

    兼容性和支持


    本系列产品兼容多种回流焊接工艺,且与主流电子平台高度兼容。制造商提供全面的技术支持,包括样品测试、定制化设计和快速响应服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面出现电弧现象 | 增加表面涂层,提高绝缘强度 |
    | 温度波动导致电容不稳定 | 选用NP0电介质替代X7R或Y5V |
    | 焊接后出现焊接不良 | 检查焊点质量并调整焊接温度 |

    总结和推荐


    综上所述,多层陶瓷电容器(中高压系列)凭借其紧凑设计、高可靠性和广泛应用的支持,成为中高压电子设备的理想选择。特别是在需要高精度和高稳定性的场合下表现尤为出色。因此,我们强烈推荐此系列产品用于高频功率转换器、DC-DC转换器及其他高压应用场景。
    如果您的项目需要针对具体需求进行定制化开发,可以联系制造商获取更多支持。
    推荐指数:★★★★★

1210B104K501CT参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1210B104K501CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 1210B104K501CT 1210B104K501CT数据手册

1210B104K501CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.2962
80000+ ¥ 0.2912
120000+ ¥ 0.2838
库存: 40000
起订量: 40000 增量: 40000
交货地:
最小起订量为:1000
合计: ¥ 296.2
直接购买
加入购物车
