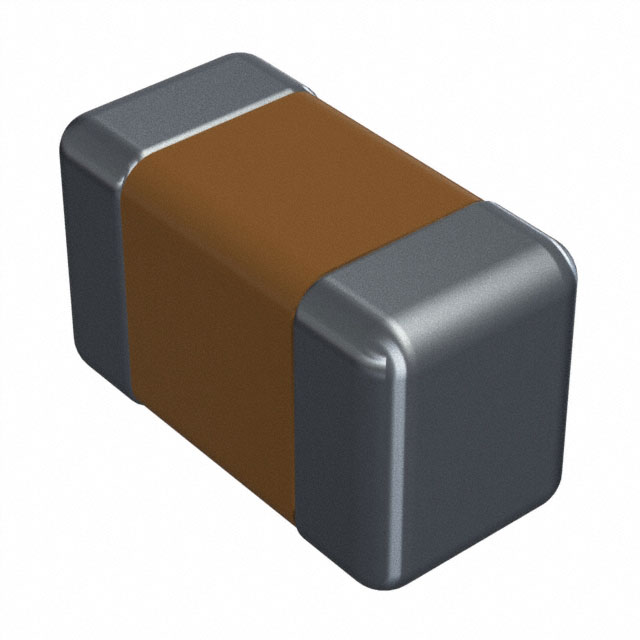

0402S225M6R3CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 2.2μF ±20% X6S 6.3V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 0402S225M6R3CT 0402,X6S,2.2UF,+-20%,6.3V
供应商: 国内现货
标准整包数: 10000
WALSIN/台湾华新科技 陶瓷电容 0402S225M6R3CT

0402S225M6R3CT概述

    多层陶瓷电容器技术手册

    产品简介


    多层陶瓷电容器(MLCC)是一类广泛应用于数字电路、电源旁路电容、消费电子产品及电信设备中的基本电子元件。本系列电容器由NP0、X7R、X6S、X7S及X5R陶瓷介质材料制成,具有高精度、稳定性和可靠性,适用于电压范围从4V到100V的工作环境,且符合无卤素和RoHS标准。

    技术参数


    1. 尺寸
    | 尺寸 | 英寸(mm) |
    | :: | :: |
    | 0201 (0603) | 0.6±0.03×0.3±0.03×0.3±0.03 mm |
    | 0402 (1005) | 1.00±0.05×0.50±0.05×0.50±0.05 mm |
    | 0603 (1608) | 1.60±0.10×0.80±0.10×0.80±0.07 mm |
    | 0805 (2012) | 2.00±0.15×1.25±0.10×0.50±0.10 mm |
    | 1206 (3216) | 3.20±0.15×1.60±0.15×0.80±0.10 mm |
    | 1210 (3225) | 3.20±0.30×2.50±0.20×0.95±0.10 mm |
    | 1812 (4532) | 4.50±0.40×3.20±0.30×1.25±0.10 mm |
    2. 电气特性
    | 介质 | 尺寸 | 容量范围 | 额定电压 (VDC) | 温度范围 |
    | :: | :: | :: | :: | :: |
    | NP0 | 0201, 0402, 0603, 0805, 1206, 1210, 1812 | 0.1pF 至 0.1μF | 10, 16, 25, 50, 100 | -55 至 +125°C |
    | X7R | 0201, 0402, 0603, 0805, 1206, 1210, 1812 | 100pF 至 47μF | 6.3, 10, 16, 25, 50, 100 | -55 至 +85°C |
    | X5R | 0201, 0402, 0603, 0805, 1206, 1210, 1812 | 100pF 至 220μF | 6.3, 10, 16, 25, 50, 100 | -55 至 +105°C |
    | X6S | 0201, 0402, 0603, 0805, 1206, 1210, 1812 | 0.1μF 至 100μF | 6.3, 10, 16, 25, 50, 100 | -55 至 +125°C |
    | X7S | 0201, 0402, 0603, 0805, 1206, 1210, 1812 | 0.1μF 至 100μF | 6.3, 10, 16, 25, 50, 100 | -55 至 +125°C |

    产品特点和优势


    - 多样化的尺寸选择:从0201到1812,满足各种需求。
    - 高容量和高密度:提供更高的电容量,适合紧凑型设计。
    - 无铅焊接端子:采用环保纯锡端子,符合RoHS标准。

    应用案例和使用建议


    - 通用数字电路:适合作为去耦电容。
    - 电源旁路电容:用于稳压电路中,提高电源稳定性。
    - 消费电子产品:广泛应用于手机、平板电脑等便携式设备。
    - 电信设备:用于通信基站的滤波和信号调节。
    使用建议:
    - 确保焊接过程中使用合适的温度曲线,以避免热冲击导致的损坏。
    - 在高湿度环境下使用时,应适当增加防潮措施。

    兼容性和支持


    这些电容器与其他常用电子元件具有良好的兼容性。厂商提供了全面的技术支持和售后服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 电容失效:检查焊接工艺是否正确,确认是否达到所需的额定电压。
    2. 容量偏差过大:检查环境条件是否超出工作温度范围,确认是否使用正确的电容器型号。
    3. 噪声干扰:增加额外的去耦电容,优化电路布局,减少外部干扰。

    总结和推荐


    这款多层陶瓷电容器凭借其优良的电气性能、广泛的适用范围和可靠的质量,在多个领域的应用中表现出色。特别适合需要高性能、高可靠性的场合。强烈推荐在上述应用领域使用该产品,确保系统性能稳定。

0402S225M6R3CT参数

参数
电容值 2.2μF
容差 ±20%
温度系数 X6S
额定电压 6.3V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0402S225M6R3CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0402S225M6R3CT 0402S225M6R3CT数据手册

0402S225M6R3CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0556
20000+ ¥ 0.0546
30000+ ¥ 0.0532
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 556
