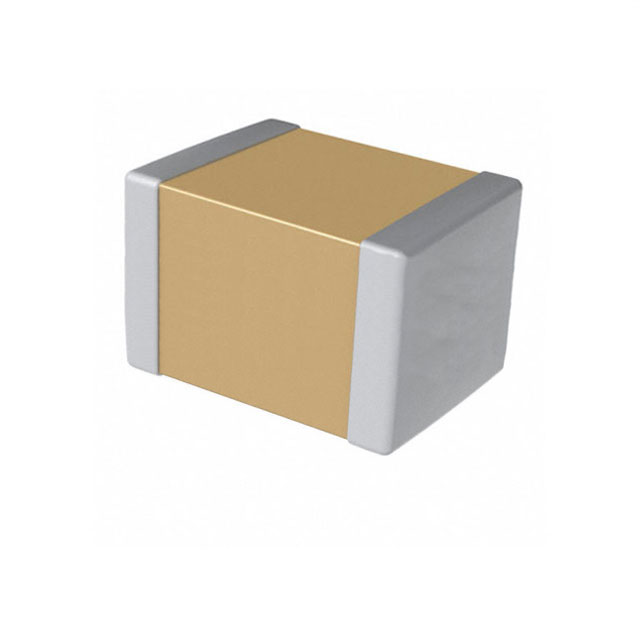

1210B474K251CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: MLCC 0.47µF ±10% 250V X7R 1210
供应商型号: CGC-1210B474K251CT
供应商: 海外现货
标准整包数: 1
WALSIN/台湾华新科技 陶瓷电容 1210B474K251CT

1210B474K251CT概述

    多层陶瓷电容器(MLCC)中间高电压系列(200V至4kV)技术手册

    1. 产品简介


    本手册介绍的是WTC生产的多层陶瓷电容器(MLCC),属于中间高电压系列,适用于200V至4kV的电压范围。这些电容器具有不同的尺寸规格,包括0402到1812,且支持NP0、X7R和Y5V三种电介质类型。这些电容器无卤素且符合RoHS标准,旨在为各种高压应用提供稳定的电容解决方案。

    2. 技术参数


    以下是根据手册中提取的技术参数:
    - 尺寸: 0402 (1005), 0603 (1608), 0805 (2012), 1206 (3216), 1210 (3225), 1808 (4520), 1812 (4532)
    - 电介质: NP0 (C0G), X7R, Y5V
    - 额定电压: 200V到4000V
    - 电容范围:
    - NP0: 0.1pF至0.033µF
    - X7R: 100pF至1.0µF
    - Y5V: 0.01µF至0.68µF
    - 温度系数:
    - NP0: ±30ppm/°C
    - X7R: ±15%
    - Y5V: +30%/-80%
    - 耐压强度:
    - 200~300V: ≥2 x WVDC
    - 400V~450V: ≥1.2 x WVDC
    - 500~999V: ≥1.5 x WVDC
    - 1000~3000V: ≥1.2 x WVDC
    - 4000V: ≥1.1 x WVDC
    - 工作温度: NP0: -55°C至+125°C, X7R: -25°C至+85°C, Y5V: -25°C至+85°C

    3. 产品特点和优势


    - 高电压密度: 在特定的封装尺寸内能够实现更高的电压。
    - 高稳定性: 高可靠性设计,适用于高压和高频环境。
    - 独特的内部电极图案: 能够均匀分布电压梯度,提高整体性能。

    4. 应用案例和使用建议


    这些电容器广泛应用于高频率电源转换器中的抑制电路、高压耦合/直流阻断、直流-直流转换器和背光逆变器等领域。针对不同应用场景,建议如下:
    - 高频率电源转换器: 使用时应注意温度稳定性,确保电容在高温环境下稳定工作。
    - 高压耦合/直流阻断: 选择高电压等级的电容器以避免击穿风险。
    - 背光逆变器: 注意电容器的工作环境,确保其满足高频率和高温环境的要求。

    5. 兼容性和支持


    这些电容器兼容多种封装尺寸和电压等级。厂商提供了详细的测试条件和要求,确保产品质量。如果需要技术支持,可以联系厂商获取相应的帮助。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题: 电容器损坏
    - 解决办法: 检查安装是否正确,确保引脚焊接牢固,无短路现象。
    - 问题: 电容值不准确
    - 解决办法: 确保测试环境符合手册中的条件,如温度和湿度控制。

    7. 总结和推荐


    总的来说,WTC生产的多层陶瓷电容器在稳定性、可靠性方面表现出色,适用于高电压和高频环境。对于需要高电压和高稳定性的应用场合,强烈推荐使用该系列电容器。厂商提供的详细技术参数和测试条件也为用户提供了可靠的保障。

1210B474K251CT参数

参数
电容值 470nF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 3.2mm(长度)*2.8mm(宽度)
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装

1210B474K251CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 1210B474K251CT 1210B474K251CT数据手册

1210B474K251CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
