0805N150F500CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 15pF ±1% C0G(NP0) 50V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: Q-MCN-0805N150F500CT
供应商: 期货订购
标准整包数: 4000

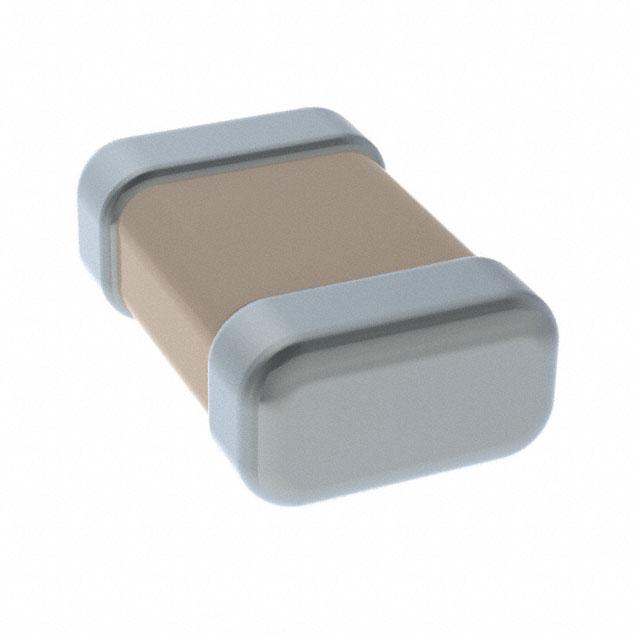

WALSIN/台湾华新科技 陶瓷电容 0805N150F500CT

0805N150F500CT概述

    多层陶瓷电容器(通用系列)技术手册

    产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于电子电路中的无源电子元件。其核心由导电材料和电极组成。为了实现微型化、高密度和高效率,通常采用陶瓷电容器制造。本手册详细介绍的WTC品牌多层陶瓷电容器(General Purpose Series)适用于从4V到100V的工作电压范围,涵盖了0201到1812尺寸型号,并且支持多种介质材料,如NP0、X7R、X6S、X7S和X5R。这些电容器符合卤素自由标准及RoHS合规要求。

    技术参数


    以下是产品的主要技术规格和电气特性:
    - 外形尺寸:从0201(0.6mm x 0.3mm)到1812(4.5mm x 3.2mm)。
    - 电容范围:
    - NP0:0.1pF 至 0.1μF
    - X7R:100pF 至 47μF
    - X5R:100pF 至 220μF
    - X6S:0.1μF 至 100μF
    - X7S:0.1μF 至 100μF
    - 耐压:
    - NP0:10V、16V、25V、50V、100V
    - X7R、X5R、X6S、X7S:6.3V、10V、16V、25V、50V、100V
    - 工作温度:
    - NP0:-55至+125°C
    - X7R、X5R、X6S、X7S:-55至+85°C、-55至+105°C、-55至+125°C
    - 容差:
    - NP0:±30ppm
    - X7R:±15%
    - X6S、X5R、X7S:±22%

    产品特点和优势


    1. 广泛的尺寸选择:涵盖从0201到1812的不同封装尺寸,满足不同应用需求。
    2. 高电容密度:在给定的封装尺寸内提供较高的电容值。
    3. 无铅端子:采用纯锡端子,环保且可靠。
    4. 电气精度和稳定性:NP0、X7R、X6S、X5R介质材料保证了电容器具有高精度和稳定性。

    应用案例和使用建议


    应用场景:
    - 数字电路中的通用电容器
    - 电源旁路电容器
    - 消费电子产品
    - 通信设备
    使用建议:
    - 在需要高稳定性和高精度的应用中,优先选择NP0介质的电容器。
    - 对于高频电路,建议使用X7R介质的电容器,因其较好的频率响应特性。
    - 在空间受限的场合,优先考虑0402或0603尺寸的电容器,以减小占板面积。

    兼容性和支持


    本系列产品与大多数常见的电子元件兼容。制造商提供了全面的技术支持和售后服务,确保用户能够正确使用和维护产品。具体支持和服务内容请咨询当地代理商或制造商官方渠道。

    常见问题与解决方案


    Q1:电容器失效或损坏的原因有哪些?
    A1:常见原因包括过压、过热和不正确的焊接方法。避免在超过额定电压下使用,并确保焊点牢固,避免过度加热。
    Q2:如何正确选择电容器的耐压值?
    A2:根据电路的具体需求选择合适的耐压值,通常情况下电路的最高工作电压不应超过电容器额定电压的70%-80%。

    总结和推荐


    综上所述,WTC品牌的多层陶瓷电容器凭借其广泛的尺寸选择、高电容密度、无铅端子和高可靠性,在各类电子应用中表现出色。特别是其稳定的性能和良好的环境适应性,使其成为众多电子设备的理想选择。基于以上优势,我们强烈推荐使用这款产品,尤其是在要求高精度和稳定性的场合。

0805N150F500CT参数

参数
电容值 15pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0805N150F500CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0805N150F500CT 0805N150F500CT数据手册

0805N150F500CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
