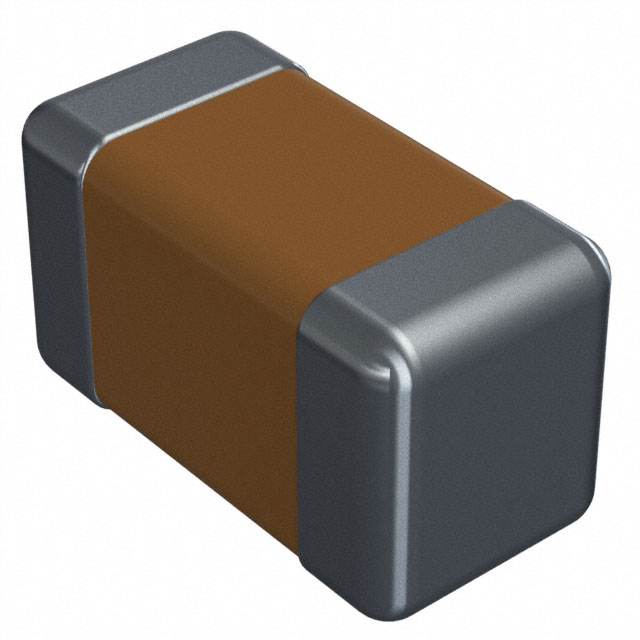

0603B222J101CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 2.2nF ±5% X7R 100V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 0603B222J101CT 0603,X7R,2200PF,+-5%,100V
供应商: 国内现货
标准整包数: 16000
WALSIN/台湾华新科技 陶瓷电容 0603B222J101CT

0603B222J101CT概述

    Multilayer Ceramic Capacitors (MLCCs) 技术手册

    1. 产品简介


    多层陶瓷电容器(MLCCs)是广泛应用于现代电子设备中的一种重要无源元件。它们由导电材料和电极构成,通过陶瓷介质实现电荷存储。这些MLCCs具有多种尺寸(从0201到1812),不同的介电材料(如NP0、X7R、X6S、X7S及X5R),以及广泛的额定电压范围(从4V到100V)。这些特性使得MLCCs成为通用型电路设计中的理想选择,可用于数字电路、电源旁路电容、消费电子以及电信等领域。

    2. 技术参数


    MLCCs的关键技术规格如下:
    - 尺寸:0201到1812
    - 介电材料:
    - NP0 (C0G)
    - X7R
    - X6S
    - X7S
    - X5R
    - 额定电压:
    - NP0:10V, 16V, 25V, 50V, 100V
    - X7R:6.3V, 10V, 16V, 25V, 50V, 100V
    - X5R:4V, 6.3V, 10V, 16V, 25V, 50V
    - 工作温度范围:
    - NP0:-55°C至+125°C
    - X7R:-55°C至+85°C
    - X5R:-55°C至+105°C
    - X6S:-55°C至+125°C
    - X7S:-55°C至+125°C
    - 电容值范围:
    - NP0:0.1pF至0.1μF
    - X7R:100pF至47μF
    - X6S:0.1μF至100μF
    - X7S:0.1μF至100μF
    - X5R:100pF至220μF
    - 电容容差:
    - NP0:0.1pF以下:±0.05pF;0.1pF以上:±10%
    - X7R:±15%
    - X6S:±22%
    - X7S:±22%
    - X5R:±15%

    3. 产品特点和优势


    MLCCs的主要特点包括:
    - 尺寸多样:从0201到1812,可以满足不同尺寸要求的应用需求。
    - 高容积率:在给定尺寸内提供高电容量。
    - 环保无铅:采用纯锡端子,符合RoHS标准,且为无卤素产品。

    4. 应用案例和使用建议


    - 数字电路:在数字电路中作为耦合电容或去耦电容,确保信号稳定。
    - 电源旁路电容:用于滤波和消除电源波动。
    - 消费电子:广泛应用于各种消费电子产品中,如手机、电视和笔记本电脑。
    - 电信设备:适用于通信设备的电源管理。
    使用建议:
    - 在高频应用中,建议使用低容差的NP0电容,以减少温度变化对电容值的影响。
    - 对于电源线路中的旁路电容,建议选用X7R电容,因其良好的稳定性适合长时间工作。

    5. 兼容性和支持


    - 兼容性:MLCCs与其他标准电子元件和设备高度兼容,可以在多种板级和系统级设计中灵活使用。
    - 技术支持:厂家提供详尽的技术文档和支持服务,包括常见问题解答、应用指南和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容值不准确 | 检查安装过程中的焊接问题,确保正确的焊点质量。 |
    | 工作时出现异常温度 | 检查散热措施,确保电容器在正常工作温度范围内运行。 |

    7. 总结和推荐


    总的来说,这款MLCCs产品具有广泛的适用性和优良的性能,是各类电子设备中的优选元件。它不仅具备出色的稳定性和可靠性,还能够应对严苛的工作环境。建议在设计复杂电子系统时优先考虑这一系列的MLCCs,特别是对于需要高性能电容的应用场合。
    因此,强烈推荐此款MLCCs产品用于各种工业、消费和电信领域的应用中。

0603B222J101CT参数

参数
电容值 2.2nF
容差 ±5%
温度系数 X7R
额定电压 100V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603B222J101CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0603B222J101CT 0603B222J101CT数据手册

0603B222J101CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0174
32000+ ¥ 0.0171
48000+ ¥ 0.0167
库存: 160000
起订量: 16000 增量: 16000
交货地:
最小起订量为:4000
合计: ¥ 69.6
直接购买
加入购物车
