首页  >  产品百科  >  0805B222K102CT

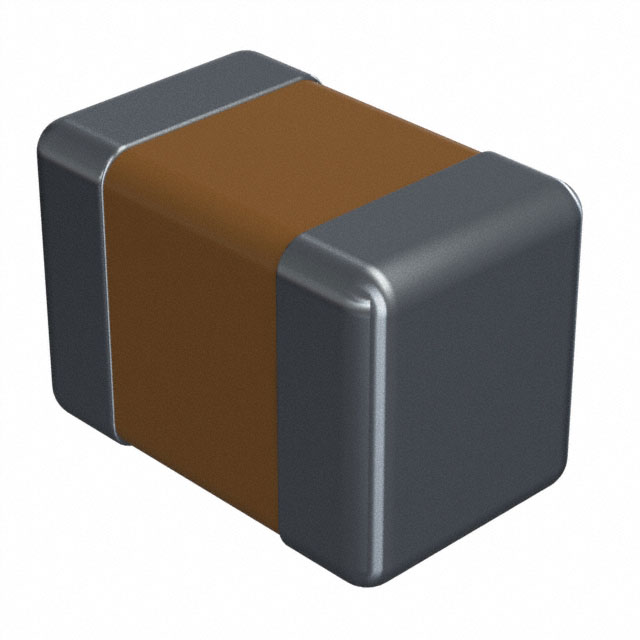

0805B222K102CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 2.2nF ±10% X7R 1KV 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 0805B222K102CT
供应商: 国内现货
标准整包数: 3000
WALSIN/台湾华新科技 陶瓷电容 0805B222K102CT

0805B222K102CT概述

    # Multilayer Ceramic Capacitors: General Purpose Series

    产品简介


    多层陶瓷电容器(MLCC)是现代电子设备中不可或缺的元件,因其体积小、密度高、效率高而广泛应用于消费类电子产品、数字电路、通信设备及电源管理等领域。本文将详细介绍WTC公司推出的通用型系列MLCC,涵盖从0201到1812尺寸范围的多种型号,并提供高精度的NP0、X7R、X6S、X5R及X7S介电材料选择。这些产品均符合RoHS标准且无卤素,是绿色环保的电子元件代表。
    主要功能
    - 提供高精度、高稳定性和高可靠性。
    - 超宽范围的容值选择,适用于各种复杂的电路设计需求。
    - 广泛应用于一般数字电路、电源旁路电容及消费类电子产品。

    技术参数


    以下是多层陶瓷电容器的关键技术参数列表:
    | 参数 | 值 |

    | 尺寸范围 | 0201至1812 |
    | 介电材料 | NP0、X7R、X6S、X5R、X7S |
    | 额定电压(WVDC) | NP0:10V、16V、25V、50V、100V;其他介电材料:6.3V至100V |
    | 容值范围 | NP0:0.1pF至0.1μF;X7R、X6S、X5R、X7S:100pF至100μF |
    | 温度特性 | NP0:±30ppm;X7R/X6S/X5R/X7S:±15%或±22% |
    | 温度范围 | NP0:-55°C至+125°C;其他介电材料:-55°C至+85°C或+125°C |

    产品特点和优势


    1. 多样性:从超小型的0201到大型的1812,提供多种尺寸选择,适应不同设计需求。
    2. 高性能:采用先进的介电材料(如NP0),具有极高的电容稳定性和低温度系数。
    3. 多功能性:支持广泛的额定电压和容值范围,适用于多种电子应用场景。
    4. 绿色环保:完全符合RoHS标准,不含卤素,环保且安全。

    应用案例和使用建议


    典型应用案例
    - 数字电路旁路电容:用于滤波和噪声抑制,确保电路运行稳定。
    - 消费类电子产品:如手机、平板电脑、智能家居设备中的核心元件。
    - 通信设备:可作为信号耦合和滤波元件,提升系统整体性能。
    使用建议
    - 在高频率电路中优先选择NP0介电材料以减少温度对电容的影响。
    - 高压电路中推荐使用高耐压等级的产品,例如X7R材料电容。
    - 对于空间受限的设计,推荐选用0201或0402尺寸的小型电容。

    兼容性和支持


    该系列产品与市场上大多数主流电子元器件和设备具有良好的兼容性,支持自动贴装工艺。厂商提供详尽的技术文档、样品支持以及全面的质量保障,确保客户在设计和生产阶段能够获得可靠的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏差较大 | 检查是否为温度敏感型电容(如X7R),调整使用环境。 |
    | 长时间使用后失效 | 确保电路设计合理,避免过压或高温工作条件。 |
    | 贴片焊接不良 | 检查焊接参数,确认焊料质量和焊接温度是否合适。 |

    总结和推荐


    综上所述,WTC的多层陶瓷电容器通用系列以其多样化的尺寸、优异的性能和广泛的应用范围,在电子行业中展现出强大的竞争力。无论是消费类电子还是工业级应用,这款产品都是理想的电容选择。我们强烈推荐该系列产品用于需要高可靠性和精确电容特性的项目中。
    通过以上分析,可以得出结论:WTC的MLCC产品是当前市场上一款极具性价比且性能优越的选择。无论是在性能指标还是实际应用中,均表现卓越,值得推荐!

0805B222K102CT参数

参数
电容值 2.2nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805B222K102CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0805B222K102CT 0805B222K102CT数据手册

0805B222K102CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0518
30000+ ¥ 0.0502
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 155.4
