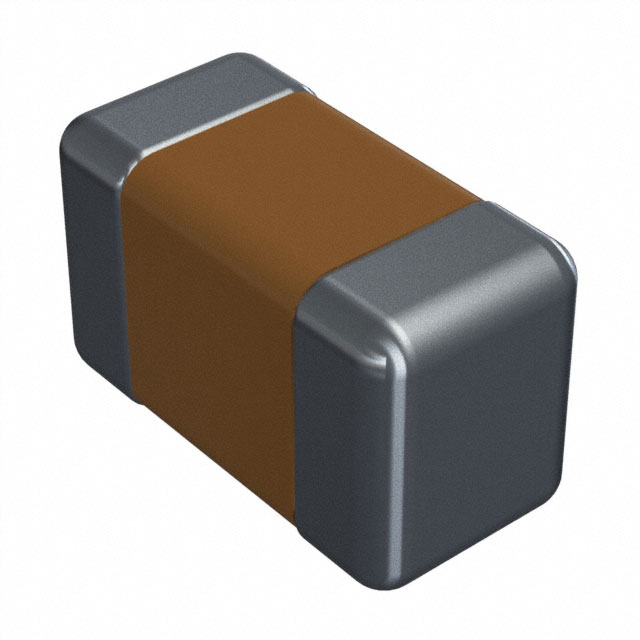

0402N470J101CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 47pF ±5% C0G(NP0) 100V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 791-0402N470J101CT
供应商: Mouser
标准整包数: 1
WALSIN/台湾华新科技 陶瓷电容 0402N470J101CT

0402N470J101CT概述

    多层陶瓷电容器(通用系列)技术手册

    产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于数字电路、电源旁路、消费电子产品和电信领域的高精度、稳定性和可靠性的电子元件。本手册将详细介绍WTC公司的通用系列MLCC,涵盖不同尺寸、介电材料和技术参数等方面的信息。

    技术参数


    - 尺寸范围:0201到1812大小
    - 介电材料:NP0, X7R, X6S, X7S 和 X5R
    - 额定电压:4V至100V
    - 电容范围:
    - NP0: 0.1pF至0.1μF
    - X7R: 100pF至47μF
    - X5R: 100pF至220μF
    - X6S, X7S: 0.1μF至100μF
    - 工作温度:NP0(-55℃至+125℃),X7R(-55℃至+85℃),X6S, X5R, X7S(-55℃至+105℃)
    - 电容公差:根据电容量大小,提供±0.05pF至±20%的容差
    - 终端:Ni/Sn(无铅端子)

    产品特点和优势


    1. 广泛的选择:提供多种尺寸(0201至1812)选择。
    2. 高电容密度:在给定的封装尺寸内实现高电容。
    3. 环保材料:采用无铅终端(纯锡)。

    应用案例和使用建议


    1. 数字电路:用于滤波、耦合和去耦等场合。
    2. 电源旁路:提供稳定电源供应,减少电压波动。
    3. 消费电子:如智能手机、平板电脑等设备中的关键组件。
    4. 电信:如基站、交换机等设备中的高性能要求。
    使用建议:
    - 在选择电容时,根据具体的应用需求,优先考虑电容值和电压等级。
    - 对于高温环境下的应用,建议选用X7R介电材料以确保长期稳定性。

    兼容性和支持


    - 兼容性:适用于各种SMT贴片设备。
    - 支持服务:提供详细的用户手册、技术文档及本地技术支持。

    常见问题与解决方案


    1. 电容失效:检查电容是否正确安装,并且环境温度是否在允许范围内。
    2. 电容值不准:进行预处理后再测量,并参考手册中的预处理条件。
    3. 焊接不良:确保焊接温度和时间符合规范,避免过度加热导致损坏。

    总结和推荐


    WTC公司的通用系列多层陶瓷电容器在精度、稳定性和可靠性方面表现出色,适用于广泛的数字电路和电源旁路应用。通过细致的预处理和正确的安装方式,可以充分发挥其性能优势。总体而言,该产品值得推荐使用。
    以上内容是对WTC公司通用系列多层陶瓷电容器的技术手册进行的详细整理和分析,旨在帮助工程师和采购人员更好地理解和应用这一优秀的产品。

0402N470J101CT参数

参数
电容值 47pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0402N470J101CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0402N470J101CT 0402N470J101CT数据手册

0402N470J101CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
