713-1468

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-713-1468
供应商: WAGO
标准整包数: 25
WAGO  713-1468

713-1468概述

    WAGO THT Male Header (Item Number: 713-1468) 技术手册概览

    产品简介

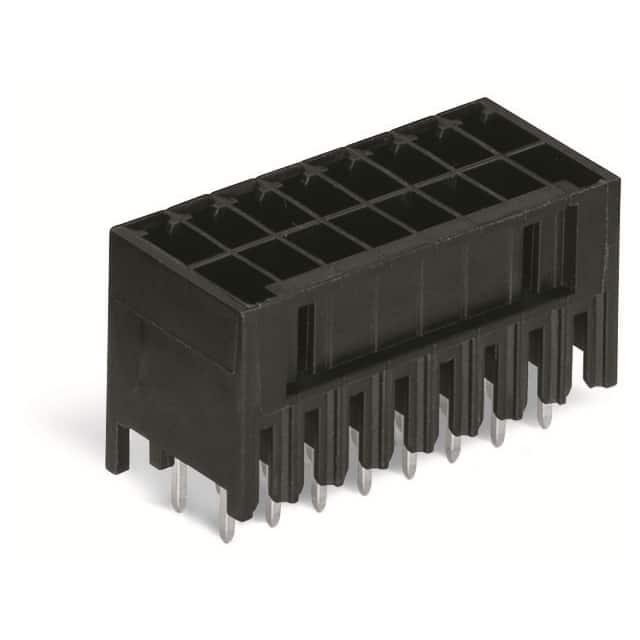

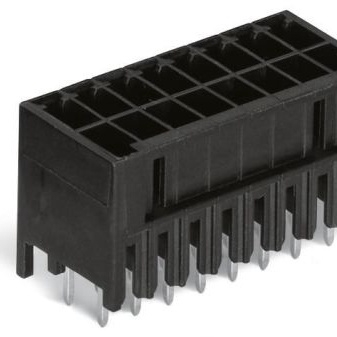

    WAGO THT Male Header (713-1468) 是一种适用于工业自动化、楼宇自动化及控制系统中的高品质连接器。该产品采用直角焊接针脚设计,可水平或垂直安装,通过绝缘材料实现无铅回流焊工艺。它的特点是完全防错插,且接触点设有分离式插槽以防止损坏并确保安全拔插。主要功能包括可靠的电气连接和高可靠性。

    技术参数


    - 电气参数:
    - 额定电压(III/3):80V
    - 额定脉冲电压(III/3):2.5 kV
    - 额定电压(III/2):160V
    - 额定脉冲电压(III/2):2.5 kV
    - 额定电压(II/2):250V
    - 额定脉冲电压(II/2):2.5 kV
    - 额定电流:10A
    - UL 认证:使用组 B - 额定电压 150V,额定电流 10A;使用组 C - 额定电压 50V,额定电流 10A
    - CSA 认证:使用组 B - 额定电压 150V,额定电流 12A
    - 几何参数:
    - 引脚间距:3.5 mm (0.138 英寸)
    - 宽度:29.5 mm / 1.161 英寸
    - 高度:17.3 mm / 0.681 英寸
    - 表面高度:13.5 mm / 0.531 英寸
    - 深度:13.3 mm / 0.524 英寸
    - 焊接针长度:3.8 mm
    - 焊接针尺寸:0.8 x 0.8 mm
    - 钻孔直径(公差):1.2 mm (+0.1)
    - 材料与环境要求:
    - 绝缘材料:聚酞胺(玻璃纤维增强)
    - 接触材料:电解铜
    - 防火等级:UL94 V0
    - 工作温度范围:-60°C 至 +100°C

    产品特点和优势


    - 完全防错插设计:有效避免误插入,提高系统的可靠性和安全性。
    - 分离式插槽:防止接触点受损,保证安全拔插。
    - 兼容多种认证标准:如UL和CSA,确保在不同国家和地区的应用需求。
    - 多种配置选项:客户可根据需要定制金镀层或半金镀层的接触表面,以及其他规格。

    应用案例和使用建议


    - 应用场景:广泛应用于工业自动化、楼宇自动化及控制系统,如PLC输入输出模块、传感器接口等。
    - 使用建议:
    - 在安装时确保引脚正确对齐,以避免短路或误插。
    - 注意焊接温度控制,避免过热导致绝缘材料失效。
    - 配合合适的PCB布局设计,确保足够的电气间隙和爬电距离。

    兼容性和支持


    - 兼容产品:可以搭配714-101编码键使用。
    - 设计资源:提供多种CAD文件,支持TARGET、EAGLE和DesignSpark等设计软件版本。

    常见问题与解决方案


    - 问题1:如何确认焊接针的长度?
    - 解答:请查阅技术手册第3页,明确标记为3.8 mm。
    - 问题2:焊接时如何避免烧毁绝缘材料?
    - 解答:控制焊接温度不超过260°C,确保良好的热传导路径。
    - 问题3:编码键不匹配怎么办?
    - 解答:检查编码键型号是否与主件匹配,如有误,请联系销售部门或访问配置器重新配置。

    总结和推荐


    综上所述,WAGO THT Male Header (713-1468) 以其高度可靠的电气性能和全面的安全保护特性,成为工业自动化领域的理想选择。特别适合于需要高可靠性和多功能性的应用场合。强烈推荐在各类自动化控制系统中使用此产品。

713-1468参数

参数
长*宽*高 29.5mm(长度)*13.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

713-1468厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
