734-406

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-734-406
供应商: WAGO
标准整包数: 100
WAGO  734-406

734-406概述

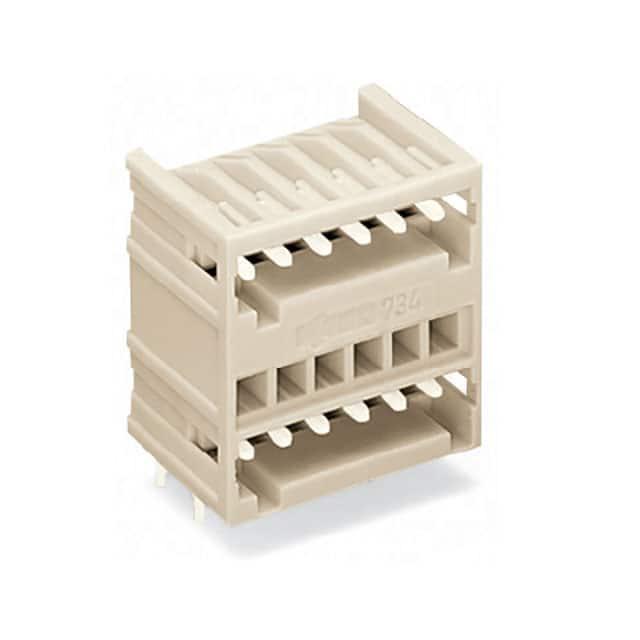

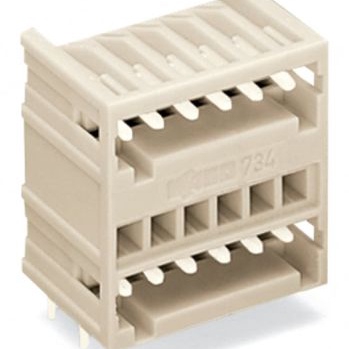

    WAGO THT Double-Deck Male Header 734-406 技术手册解析

    1. 产品简介


    WAGO公司生产的THT双层公头连接器(型号:734-406)是一款适用于水平或垂直安装在印刷电路板上的插拔式连接器。该连接器采用倾斜焊接针设计,具有独特的100%防错接功能,确保仅相同针数的连接器可以正确连接。产品提供两种连接方向(直角或垂直),并可通过颜色编码进行识别。它还支持多种变体配置,可根据客户需求进行定制。

    2. 技术参数


    - 电气参数:
    - 额定电压(III/3):160V
    - 冲击电压(III/3):2.5kV
    - 额定电流:10A
    - UL认证(使用组B/D):300V / 10A
    - CSA认证(使用组B/D):300V / 10A
    - 几何参数:
    - 针间距:3.5mm
    - 宽度:23.4mm / 0.921英寸
    - 高度:26.6mm / 1.047英寸
    - 表面高度:23mm / 0.906英寸
    - 深度:16.8mm / 0.661英寸
    - 焊接针长度:3.6mm
    - 焊接针尺寸:1x1mm
    - 材料参数:
    - 绝缘材料:聚酰胺66(PA 66)
    - 阻燃等级(UL94):V0
    - 接触材料:电解铜
    - 接触镀层:锡镀层
    - 环境要求:
    - 温度范围:-60°C 至 +100°C

    3. 产品特点和优势


    - 100%防错接功能:确保只有相同针数的连接器能够正确对接,避免因误接导致的故障。
    - 可定制化:提供多种变体配置,满足不同客户的需求。
    - 可靠材料:使用聚酰胺66材料,具备良好的耐高温和阻燃性能。
    - 广泛认证:通过多项国际认证,确保产品安全可靠。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业自动化控制系统、数据采集系统及通信设备等领域。
    - 使用建议:
    - 在安装过程中,确保焊接到PCB板时保持适当的温度和时间,以保证焊接质量。
    - 使用配套的绝缘材料和胶带,增强连接器的机械稳定性。

    5. 兼容性和支持


    - 兼容产品:
    - 734-130:用于顶部级别的编码键
    - 734-159:用于顶部级别的编码键
    - 734-400:用于底部级别的编码键
    - 支持服务:
    - 可在https://configurator.wago.com/上进行配置。
    - WAGO公司提供详尽的技术文档和客户支持。

    6. 常见问题与解决方案


    - 问题1:如何确认连接器的正确安装方向?
    - 解决方案:根据说明书检查连接器上的标识,并确保针间距和孔位对齐。
    - 问题2:焊接时针脚容易弯曲怎么办?
    - 解决方案:焊接前预热PCB板,保持适当的焊接时间和温度,避免过快冷却。
    - 问题3:如何判断连接器是否损坏?
    - 解决方案:使用万用表检测各针脚之间的电阻,确保没有短路现象。

    7. 总结和推荐


    综上所述,WAGO 734-406 THT双层公头连接器凭借其卓越的防错接功能、广泛的电气参数认证以及可靠性高的材料选择,在工业自动化和通讯设备领域具有显著优势。产品不仅具有出色的性能,而且提供了丰富的支持和服务。因此,强烈推荐在需要高可靠性连接器的应用场合使用此款产品。

734-406参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

734-406厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
