216-287

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-216-287
供应商: WAGO
标准整包数: 500
WAGO  216-287

216-287概述

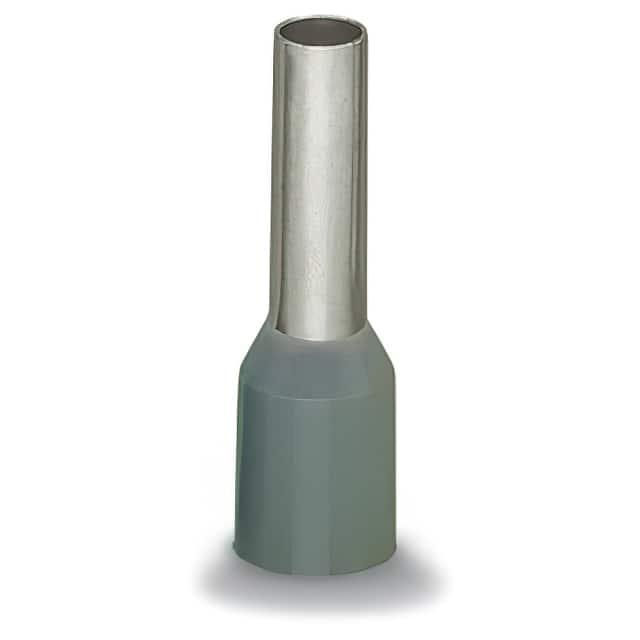

    电子元器件技术手册:WAGO 216-287 端子套管

    产品简介


    WAGO 216-287 是一种适用于电气连接的端子套管(Ferrule),主要用于保护导线接头免受机械损伤,并确保连接的可靠性和安全性。此产品适用于各种工业应用,特别是在电力传输和分配系统中。它能够承受高电流,是电力设施、工厂自动化系统及各类配电箱的理想选择。

    技术参数


    - 产品功能:端子套管
    - 适用导线截面积:4 mm² / AWG 12
    - 导线绝缘层材质:绝缘材料
    - 接头材质:镀锡电解铜
    - 连接方式:气体密封式压接
    - 认证标准:符合DIN 46228, Part 4/09.90
    - 产品编号:216-287
    - 产地:德国(DE)
    - GTIN编码:4044918604345
    - 产品组:终端块附件(Product Group 2)
    - 长度:26 mm
    - 长度 1:18 mm
    - 直径:5.4 mm
    - 直径 1:4.8 mm
    - 直径 2:2.8 mm
    - 重量:0.211 g
    - 颜色:灰色
    - 剥离长度:20 mm / 0.79 Inch

    产品特点和优势


    WAGO 216-287 端子套管的主要特点是采用镀锡电解铜材料,提高了导电性能和抗腐蚀能力。它的气密压接技术使得电气连接更加可靠,不易松动或产生电弧。此外,该产品的绝缘层可以有效防止短路和漏电现象的发生。由于它具有出色的机械强度和电气稳定性,WAGO 216-287 在高电流环境下表现出色,能确保长期稳定的运行。此外,符合DIN 46228标准,确保了产品质量和可靠性。

    应用案例和使用建议


    WAGO 216-287 主要应用于电力传输和分配系统中,特别适合需要连接4 mm² / AWG 12规格导线的场合。例如,在工厂自动化系统的配电箱中,这类端子套管可以用于保护导线接头,提高整个系统的稳定性和安全性。使用时需注意按照手册中的指示进行操作,特别是保证剥线长度准确无误,避免短路现象发生。对于特殊应用场合,如高温或低温环境,可考虑使用额外的保护措施,以确保产品的最佳性能。

    兼容性和支持


    WAGO 216-287 与大多数标准4 mm² / AWG 12导线兼容,可广泛应用于不同类型的终端块和接线系统中。为了帮助用户更好地利用该产品,制造商提供了详细的安装指南和技术支持服务。如果您有任何疑问或需要技术支持,可以直接联系WAGO公司的客服团队,他们会提供专业的指导和帮助。

    常见问题与解决方案


    - 问题 1:如何正确剥除导线的绝缘层?
    - 解决方案:参考技术手册中的详细说明,确保剥线长度为20 mm,以免损伤导线内部结构。

    - 问题 2:安装过程中如何避免端子套管松动?
    - 解决方案:确保使用合适的压接工具,遵循正确的压接步骤,并定期检查连接点的紧固情况。
    - 问题 3:如何判断端子套管是否已正确安装?
    - 解决方案:检查端子套管是否有明显的松动迹象,或者使用万用表检测连接电阻,确保其低于规定的最大值。

    总结和推荐


    综上所述,WAGO 216-287 端子套管凭借其优良的电气性能和可靠性,是一款值得信赖的产品。它适用于多种工业环境,能够满足对高电流和可靠连接的需求。因此,无论是对于电力传输还是工业自动化领域的应用,推荐使用WAGO 216-287 端子套管,以确保系统的高效和安全运行。

216-287参数

参数
零件状态 在售
包装方式 盒装

216-287厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

216-287数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 216-287 216-287数据手册
