236-505

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-236-505
供应商: 云汉优选
标准整包数: 30
WAGO  236-505

236-505概述


    产品简介

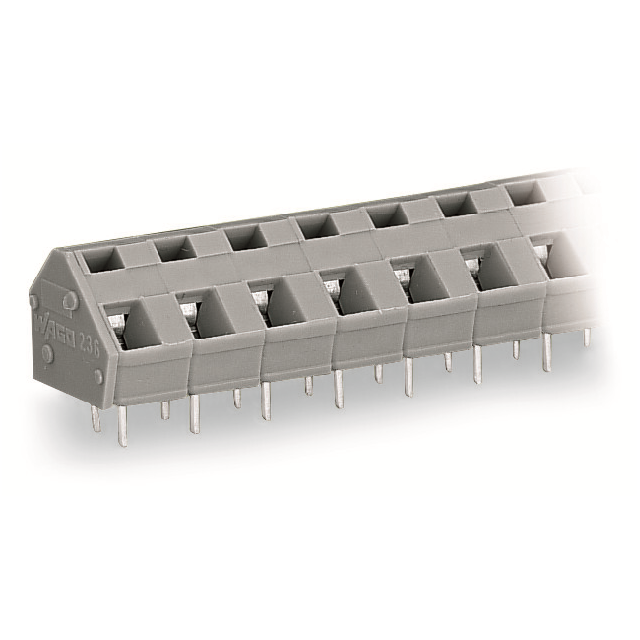

    本产品为236-505型号的印刷电路板端子排,属于PCB端子排系列。这类电子元器件主要用于连接电线,以实现电路板上的电流传输。它广泛应用于各种工业控制系统、机械设备及通信设备等领域,能够有效地确保电路的安全稳定运行。

    技术参数


    | 参数名称 | 具体数值 |

    | 产品编号 | 236-505 |
    | 端子排类型 | PCB端子排 |
    | 端子数量 | 5 |
    | 针间距 | 7.5 mm - 7.62 mm(0.295 in - 0.3 in) |
    | 直径钻孔 | 1.1 mm(公差 +0.1 mm) |
    | 长度 | L = (端子数量 x 针间距)+ 2.3 mm |
    | 重量 | 5.599 g |
    | 颜色 | 灰色 |
    | 测量电压 | 630 V / 1000 V |
    | 冲击电压 | 6 kV |
    | 电流强度 | 24 A |
    | 适用温度 | RoHS合规 |
    | 污染等级 | 2 |
    | 连接方式 | 笼式压接连接 |
    | 导线截面 | 0.08 mm² - 2.5 mm² (12 AWG - 28 AWG) |
    | 剥线长度 | 5 mm - 6 mm |

    产品特点和优势


    本产品具有以下显著优势:
    1. 多功能连接能力:5个连接点和5个电位数,提供多种连接选择。
    2. 高可靠性设计:具备笼式压接连接,确保长期稳定的连接性能。
    3. 兼容性强:与多种不同截面积的导线匹配良好,适用于不同的应用场景。
    4. 环保设计:符合RoHS标准,对环境友好。
    5. 广泛的电压范围:测量电压可达1000 V,冲击电压高达6 kV,能适应更严苛的电气环境。

    应用案例和使用建议


    236-505型端子排在工业控制系统中广泛应用,例如在电机控制面板中用于连接多根电源线。为了确保最佳效果,建议:
    1. 在安装过程中仔细检查端子排与导线的配合,确保压接牢固。
    2. 使用剥线长度为5 mm - 6 mm的导线进行连接,以获得良好的接触。
    3. 定期检查端子排的连接状态,避免因松动而导致的断路问题。

    兼容性和支持


    该产品与其他电子元器件和设备具有良好的兼容性,适用于各类工业控制系统。厂家提供相应的技术支持和售后服务,包括产品手册和技术咨询。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:重新检查并调整压接螺丝,确保牢靠。
    2. 问题:电流过大导致温升过高
    - 解决方案:降低负载电流或增加散热措施。
    3. 问题:无法正常连接导线
    - 解决方案:确认导线的剥线长度在规定的范围内,并检查是否有杂物阻碍连接。

    总结和推荐


    综上所述,236-505型端子排凭借其可靠的设计和广泛的适用性,在众多应用场景中表现出色。如果您需要一款多功能、耐用且易于安装的PCB端子排,强烈推荐选择这款产品。

236-505参数

参数
长*宽*高 14mm(长度)*39.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

236-505厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
