236-103

产品分类:
厂牌: WAGO
产品描述: PCB TERMINAL STRIP 1 SOLDER PIN/POLE REAR 3-POLE PIN SPACING 5/5.08 MM
供应商型号: Q-236-103
供应商: 云汉优选
标准整包数: 70

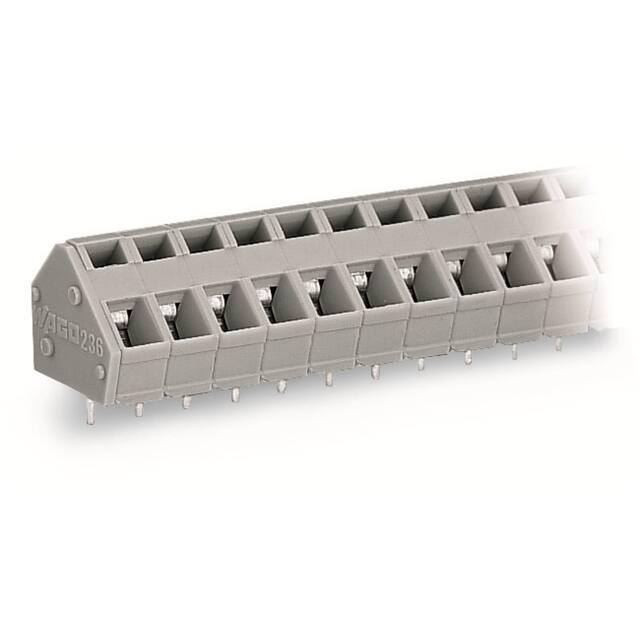

WAGO  236-103

236-103概述

    # 电子元器件产品技术手册:WAGO端子排

    1. 产品简介


    本产品是一款适用于电路板的端子排,型号为236-103。它采用了CAGE CLAMP®接线技术,提供便捷的前端和侧面接线方式。该端子排具有三极设计,适合多种电气连接需求。广泛应用于各种自动化控制设备、工业控制系统及电子装置中。

    2. 技术参数


    - 插针/极数: 1个
    - 极数: 3
    - 节距: 5.08 mm (0.2 in)
    - 额定电压: EN 500 V (Bemessungsspannung), 300 V (UL E45172)
    - 额定电流: 16 A (Nennstrom)
    - 工作温度范围: -40°C 至 +85°C
    - 适用导线截面: 0.08 mm² 到 2.5 mm² 或 28 AWG 到 12 AWG
    - 绝缘长度: 5 mm 至 6 mm
    - 高度: 13 mm (0.512 in)
    - 宽度: 17.3 mm (0.681 in)
    - 深度: 14 mm (0.551 in)
    - 重量: 2.65 g
    - 颜色: 灰色

    3. 产品特点和优势


    1. CAGE CLAMP® 接线技术: 提供快速、安全且可靠的接线方式。
    2. 多级插针设计: 三个极点可实现多功能连接,适应不同电路需求。
    3. 高可靠性: 经过严格测试,确保在恶劣环境下稳定工作。
    4. 易于安装和维护: 便捷的前端和侧面接线方式使得安装和后期维护更加方便。
    5. 广泛认证: 通过多家国际认证机构的认可,确保产品质量符合国际标准。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制系统:如PLC系统、变频器、传感器等设备之间的连接。
    - 电源分配系统:用于配电箱、开关柜内的电源分配。
    - 测试设备:为测试仪器提供稳定的连接点。
    使用建议
    - 在使用前,请确认导线截面积与产品规格相符,以避免电流过大导致损坏。
    - 安装时,建议先清除导线端部的绝缘层,并按照正确的顺序将导线插入CAGE CLAMP®中,确保接线稳固可靠。
    - 定期检查连接点的紧固程度,防止因松动引起接触不良或短路。

    5. 兼容性和支持


    - 该端子排可与其他标准电气连接器和组件配合使用,确保系统的整体兼容性。
    - WAGO公司提供了详尽的技术支持和售后服务,确保用户能够顺利使用并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法牢固固定 | 检查导线截面积是否符合规格,重新插入导线并拧紧固定螺丝。 |
    | 连接处发热 | 检查是否过载,若无异常则需检查接线是否稳固,必要时重新接线。 |
    | 端子排松动 | 检查是否有足够的紧固力,必要时使用适当的工具进一步拧紧。 |

    7. 总结和推荐


    总体来看,这款WAGO 236-103端子排凭借其高可靠性和便捷的安装方式,在多个应用领域表现出色。尤其是在工业自动化和电力控制等领域,其稳定的性能和良好的兼容性使其成为用户的首选。如果您正在寻找一款高效且可靠的端子排,强烈推荐选择此款产品。

236-103参数

参数
长*宽*高 17.3mm(宽度)*14mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

236-103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

236-103数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 236-103 236-103数据手册

236-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ ¥ 4.433
140+ ¥ 4.2625
库存: 200000
起订量: 70 增量: 70
交货地:
最小起订量为:70
合计: ¥ 310.31
