890-872

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-890-872
供应商: WAGO
标准整包数: 100

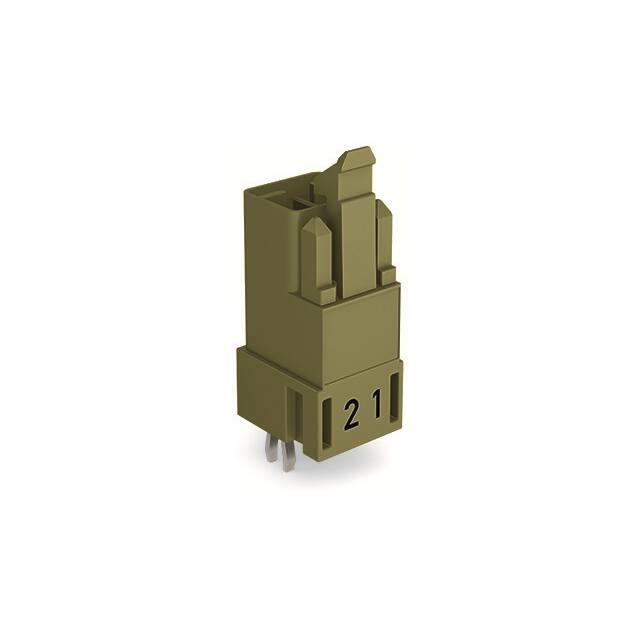

WAGO  890-872

890-872概述


    产品简介


    本文将为您详细介绍WAGO公司生产的890-872型插接端子。这是一款适用于印刷电路板(PCB)的直角双排插接端子,采用B型编码。该端子主要用于电力系统的连接,尤其适合需要高可靠性和良好电气性能的应用场景。例如,它常用于工业自动化、建筑电气控制等领域。

    技术参数


    该产品的具体技术参数如下:
    | 参数类别 | 技术规格 |

    | 额定电压 | 250V |
    | 冲击电压 | 4kV |
    | 额定电流 | 16A |
    | 插针数量 | 2 |
    | 排数 | 1 |
    | 电气隔离等级 | 2 |
    | 插针间距 | 4.4mm (0.173英寸) |
    | 端子宽度 | 10.4mm (0.41英寸) |
    | 端子高度 | 31.9mm (1.256英寸) |
    | 焊接引脚长度 | 3.5mm |
    | 焊接引脚直径 | 1 x 0.8mm |
    | 焊盘孔径 | 1.3mm (+0.1...-0.1) |
    | 联结力 | 20…70N (视插针数量而定) |
    | 保持力 | >80N |
    | 分离力 | 20…70N (视插针数量而定) |
    | 使用温度范围 | -35°C至+85°C |
    | 重量 | 2.362克 |

    产品特点和优势


    这款890-872型插接端子具有以下显著特点和优势:
    - 高度可靠的联结能力:该端子具有良好的电气性能,能够在广泛的温度范围内稳定工作,并且能承受高冲击电压,适用于严苛的工业环境。
    - 易操作性:通过锁扣结构,能够快速且安全地进行插拔操作,无需额外工具,确保安装效率和安全性。
    - IP20防护等级:具备基本防尘功能,适用于多数室内应用场景。
    - 材质优良:采用PA66聚酰胺材料和铜合金触点,确保高机械强度和导电性能。
    - 多种安装选项:适用于不同厚度的PCB板,提供灵活的安装方式,便于用户选择最合适的安装方式。

    应用案例和使用建议


    在实际应用中,这款插接端子特别适用于需要频繁拆装连接的应用场合,例如工业控制面板和设备之间,或是建筑内的配电系统。此外,在复杂的电气布线系统中,这些端子也可以作为关键的连接部件,确保各部分之间的电气连接稳定可靠。为保证长期稳定的工作性能,建议定期检查其固定状态和电气连接情况,并确保所有连接部位清洁无污染。

    兼容性和支持


    890-872型插接端子与各种类型的PCB板具有良好的兼容性,用户可以轻松将这些端子安装到各种标准的电路板上。关于技术支持和服务,WAGO公司承诺为客户提供专业的帮助。如有任何技术疑问或需要定制化的产品咨询,您可以拨打服务电话+49 (571) 887-44222或者通过电子邮件info.de@wago.com与他们联系。WAGO也提供了详尽的产品文档和在线资源,帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    在使用过程中,可能会遇到以下问题及其解决方法:
    - 接触不良或松动:定期检查并紧固连接,确保没有异物进入导致短路。
    - 无法正确锁定:检查锁扣是否完全卡入到位,必要时可尝试重新插入或更换新端子。
    - 外观损坏:如果发现壳体或接触点有明显损坏,则应更换新的端子以避免故障风险。

    总结和推荐


    综上所述,WAGO 890-872型插接端子凭借其出色的性能参数、坚固耐用的设计和广泛的应用领域,无疑是电气连接领域的优秀选择。对于那些寻求高效、可靠且易于安装的连接解决方案的工程师和设计师来说,这款端子无疑是一个理想的选择。因此,强烈推荐在您的下一个项目中使用此款插接端子,相信它将为您的系统带来卓越的电气性能和长久稳定的运行。

890-872参数

参数
零件状态 在售
包装方式 盒装

890-872厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-872数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 890-872 890-872数据手册

890-872封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 12.687
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1268.7
