2002-402

产品分类: 接线座- 配件 - 跳线
厂牌: WAGO
产品描述: 万可 跳线排, , TOPJOB S系列, 用于DIN 导轨端子块
供应商型号: 26M-2002-402
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 配件 - 跳线 2002-402

2002-402概述


    产品简介

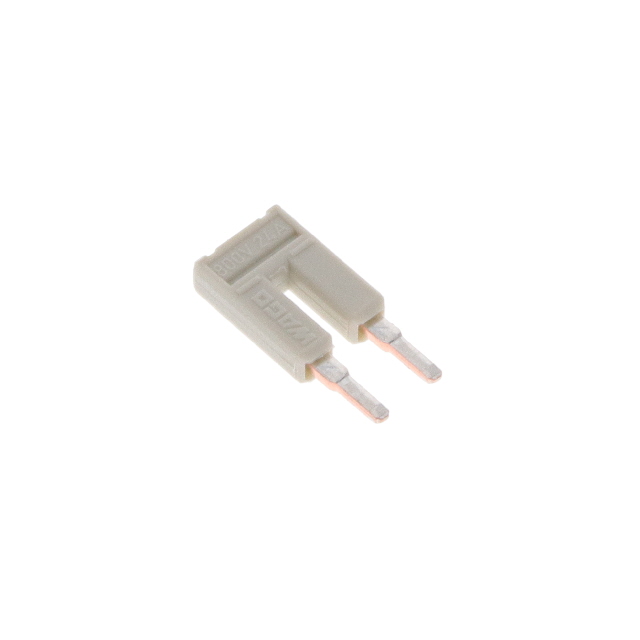

    WAGO 2002-402 绝缘双排插针式跳线
    WAGO 2002-402是一款专为电气连接设计的绝缘双排插针式跳线,适用于各种工业自动化设备和控制系统。这款跳线主要用于电路中的电气连接和短接操作,具有高效可靠的特点。广泛应用于铁路、能源、楼宇自动化等领域,尤其在需要高频次连接的场合表现出色。

    技术参数


    - 额定电压(III/3): 800V
    - 额定电流:
    - 普通情况下:25A
    - 在爆炸性环境中(Ex e II): 20A
    - 物理尺寸:
    - 宽度:8.6 mm / 0.339 英寸
    - 高度:4.1 mm / 0.161 英寸
    - 深度:19 mm / 0.748 英寸
    - 重量: 0.9 克
    - 颜色: 浅灰色
    - 材料: 符合RoHS标准,无豁免
    - 安装方式: 可通过专用工具进行插入和拆除

    产品特点和优势


    1. 高可靠性: 额定电压高达800V,确保在高电压环境下也能稳定运行。
    2. 安全性: 25A的额定电流使其适用于多种场合,特别是工业环境中的连接需求。
    3. 便捷性: 浅灰色外观容易辨识,方便操作。易于拆卸和安装的设计提高了工作效率。
    4. 多功能性: 支持从16mm²到2.5mm²不同截面的电线,适用于广泛的布线需求。
    5. 轻便耐用: 重量仅为0.9克,便于携带且抗磨损。

    应用案例和使用建议


    应用案例
    WAGO 2002-402跳线常用于铁路信号系统、楼宇自动化控制、能源管理等场合。例如,在铁路信号系统中,它可作为快速连接和断开的手段,保证系统的稳定运行。在楼宇自动化中,它可用于快速短接多个电路,提升维护效率。
    使用建议
    1. 选择合适的安装工具: 推荐使用WAGO专门提供的操作工具进行安装和拆除,以确保操作简便且安全。
    2. 合理规划布线: 在设计电路时,应考虑跳线的最大承载电流,避免超载。
    3. 定期检查: 建议定期对跳线进行检查,确保其连接牢固且没有损坏。

    兼容性和支持


    - 兼容性: WAGO 2002-402跳线兼容所有采用WAGO TOPJOB S系列端子的产品,广泛适用于各类自动化控制系统。
    - 支持和服务: WAGO提供详细的安装指南和技术支持服务,以帮助客户解决任何技术问题。同时,该产品也包含丰富的文档资料,可供下载查阅。

    常见问题与解决方案


    1. 问题: 如何正确拆除跳线?
    - 解决方案: 将操作工具插入跳线与隔板之间,然后向上提起跳线即可轻松拆除。

    2. 问题: 如何判断跳线是否已经正确连接?
    - 解决方案: 检查跳线是否完全嵌入并触碰底部的止挡块,确保接触良好。

    总结和推荐


    WAGO 2002-402是一款功能强大且性能稳定的绝缘双排插针式跳线,适用于多种复杂工业环境。其高可靠性、便捷的操作和广泛的适用范围使其成为众多应用场景的理想选择。强烈推荐该产品用于需要频繁连接和断开的场合,如铁路信号系统、楼宇自动化等。

2002-402参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

2002-402厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-402数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 配件 - 跳线 WAGO 2002-402 2002-402数据手册

2002-402封装设计

查看详情并下载
Symbol
Footprint
3D Model
