858-504

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 DIN导轨安装,弹簧安装
供应商型号: Q-858-504
供应商: WAGO
标准整包数: 5
WAGO 其他继电器 858-504

858-504概述


    产品简介

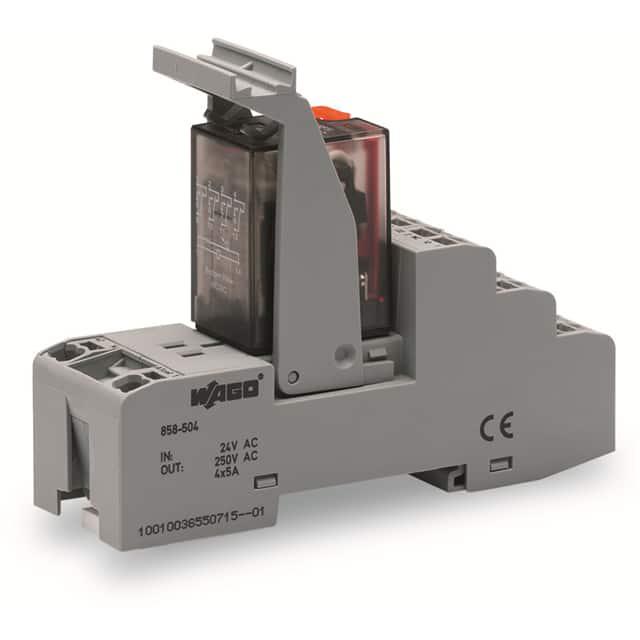

    WAGO 858-504 继电器模块 是一款设计精良的工业继电器模块,主要用于自动化控制和电气保护系统。该模块通过 24 VAC 的输入电压来控制,配备了四个常开常闭转换触点,能够承受高达 5A 的连续电流。此外,它还提供了手动操作功能和红色状态指示灯,方便用户进行直观的状态监控。该模块的模块宽度为 31mm,易于安装和集成到现有的控制系统中。

    技术参数


    - 输入电压: 24 VAC(波动范围:-20% 到 +10%)
    - 输入电流: 50mA
    - 负载电路
    - 触点数量: 4
    - 触点材料: AgCe
    - 持续电流限制: 5A
    - 最大接通电流(电阻负载): 15A(交流,持续时间 4s)
    - 最大切换电压: 250 VAC
    - 最大切换功率(电阻负载): 1250 VAAC
    - 推荐最小负载: 12V / 100mA
    - 电气参数
    - 吸合时间(典型值): 25ms
    - 释放时间(典型值): 25ms
    - 弹跳时间(典型值): 4ms
    - 电寿命(NO,电阻负载,23°C): 100 x 10次
    - 机械寿命(NO,电阻负载,23°C): 20 x 10次
    - 安全与防护
    - 额定电压: 250V
    - 额定冲击电压: 2.5kV
    - 污染等级: 2
    - 控制/负载电路绝缘强度(AC,1min): 1.5kVrms
    - 空载绝缘强度(AC,1min): 1kVrms
    - 负载/负载电路绝缘强度(AC,1min): 1.5kVrms
    - 连接数据
    - 连接类型数量: 2
    - 连接技术: 推入式笼夹型连接
    - 固体导线尺寸: 0.34mm² - 1.5mm² / 22 AWG - 16 AWG
    - 细绞导线尺寸: 0.34mm² - 1.5mm² / 22 AWG - 16 AWG
    - 剥线长度: 9mm - 10mm / 0.35 - 0.39 英寸
    - 几何尺寸
    - 宽度: 31mm / 1.22英寸
    - 高度: 从 DIN-35 导轨上边缘起 73mm / 2.874英寸
    - 深度: 97mm / 3.819英寸
    - 机械数据
    - 安装方式: DIN-35 导轨安装
    - 环境要求
    - 工作空气温度(UN 下): -25°C 至 70°C
    - 存储空气温度: -40°C 至 80°C
    - 工作空气温度(UL 下): -25°C 至 50°C
    - 污染等级: 2
    - 标准和规范
    - 标准/规范: EN 61010-2-201, EN 61810-1, EN 61373, UL 508(最大 50°C)

    产品特点和优势


    WAGO 858-504 继电器模块具备以下几个显著特点和优势:
    - 高可靠性: 模块的设计经过严格测试,能够在极端条件下保持稳定运行。
    - 耐用性: 采用 AgCe 触点材料,确保长期可靠的电气接触。
    - 用户友好: 手动操作功能和红色状态指示灯使得维护和监控变得简单快捷。
    - 集成方便: 模块宽度仅为 31mm,非常适合各种空间受限的应用场景。

    应用案例和使用建议


    应用案例:
    1. 自动化生产线: 在自动化生产线上用于控制机械设备的启停,例如,通过 PLC 输出信号控制继电器模块,实现对机器人的控制。
    2. 工业控制系统: 用于构建复杂的工业控制系统,例如,在电力分配系统中用于开关控制和电气保护。
    3. 安防系统: 作为安防系统的一部分,用于门禁控制和报警系统。
    使用建议:
    - 在选择负载时,建议不要低于 12V/100mA,以保证最佳的切换性能。
    - 使用时注意确保环境温度在规定的范围内,避免过高的温度导致模块故障。
    - 在连接导线时,建议按照手册中提供的剥线长度和导线尺寸进行操作,以确保可靠连接。

    兼容性和支持


    WAGO 858-504 模块与一系列 WAGO 产品兼容,例如:
    - 工具: 210-719 操作工具,具有部分绝缘的柄部。
    - 连接件: 216-241 至 216-244 系列的连接套管。
    - 适配器: 209-128 适配器。
    WAGO 公司提供全面的技术支持和服务,包括产品培训、现场安装指导和技术咨询,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题:
    1. 无法吸合:可能是输入电压不稳定或者未达到吸合电压。
    解决方法: 检查输入电源,确保电压在规定范围内。
    2. 动作缓慢: 可能是由于弹簧疲劳或触点磨损。
    解决方法: 更换新的继电器模块或检查并调整相关部件。
    3. 频繁故障: 可能是因为负载过大或环境温度过高。
    解决方法: 重新评估负载,并确保模块在规定的温度范围内工作。

    总结和推荐


    WAGO 858-504 继电器模块是一款高可靠性和高性能的产品,广泛适用于多种工业控制场景。它以其坚固的设计、易于维护的特点以及广泛的兼容性而著称。对于需要高可靠性的工业应用来说,这是一个理想的选择。我们强烈推荐这款产品给需要高品质继电器模块的客户。

858-504参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

858-504厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

858-504数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 858-504 858-504数据手册

858-504封装设计

查看详情并下载
Symbol
Footprint
3D Model
