788-515

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 DIN导轨安装,弹簧安装 86mm(长度)*54mm(高度)
供应商型号: Q-788-515
供应商: 云汉优选
标准整包数: 1
WAGO 其他继电器 788-515

788-515概述


    产品简介

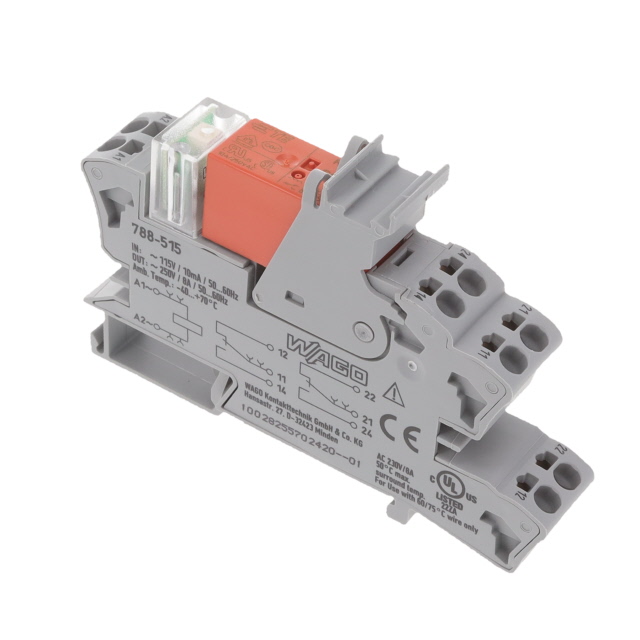

    本文介绍的是型号为788-515的继电器插座(Relay socket),包含内置继电器和状态指示器。该产品适用于各种需要可靠电气开关控制的应用场景,例如自动化控制系统、工业机械、电力系统和建筑管理系统等。这款继电器模块具备双转换触点(2 changeover contacts),能够有效提升电路的安全性和可靠性。

    技术参数


    - 电压范围: AC 115 V,最大输入电压126.5 V,最小输入电压103.5 V
    - 切换电压: 最大交流电压250 V (AC250 V)
    - 连接技术: Push-in CAGE CLAMP® 接线端子
    - 导体尺寸: 固体导线0.34mm²至2.5mm² (22 AWG至14 AWG),细绞导线同上
    - 剥线长度: 9mm至10mm
    - 宽度: 15mm
    - 高度: 从DIN-35导轨边缘向上54mm
    - 深度: 86mm
    - 安装方式: DIN-35导轨安装
    - 颜色: 灰色
    - 操作温度: 周围空气温度-25°C至50°C
    - 存储温度: 周围空气温度-40°C至70°C
    - 标准/规范: EN 61010-2-201, EN 61810-1, EN 61373, UL 508

    产品特点和优势


    该继电器模块具有以下显著特点:
    - 双转换触点:提供可靠的电气隔离和安全的切换功能。
    - 紧凑设计:15mm宽度使其易于安装,且不会占用过多空间。
    - 耐高温宽温区:可在极端温度条件下稳定工作。
    - 强化绝缘:继电器线圈与触点间采用强化绝缘设计,确保高安全性。
    - 保护性设计:提供状态指示器和必要的保护电路,以延长继电器的使用寿命。

    应用案例和使用建议


    该继电器模块广泛应用于各类工业自动化控制系统中。对于要求高可靠性的应用,例如在电力供应系统的断路保护中,该继电器可以作为关键组件来实现电路的快速响应。建议用户根据实际应用需求选择合适的继电器模块,并确保正确安装和维护以保障其正常运行。

    兼容性和支持


    该产品与标准DIN-35导轨完全兼容,可方便地安装在任何标准控制面板上。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 如何确保继电器模块正常工作?
    - 解决方案: 首先检查电源电压是否在规定范围内,然后确认接线正确无误。此外,还需检查继电器线圈和触点之间是否存在足够的绝缘。

    - 问题: 继电器模块出现过热现象怎么办?
    - 解决方案: 检查接线是否松动,负载电流是否超过额定值。如果发现异常,请立即断电并咨询技术支持。

    总结和推荐


    总体而言,该型号为788-515的继电器模块凭借其坚固的设计、广泛的适用范围及优良的性能,在工业控制领域具有显著的优势。其双转换触点和强化绝缘设计使其成为众多应用场合的理想选择。因此,我强烈推荐使用这款继电器模块以提高系统的可靠性和稳定性。

788-515参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 86mm(长度)*54mm(高度)
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

788-515厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

788-515数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 788-515 788-515数据手册

788-515封装设计

查看详情并下载
Symbol
Footprint
3D Model
