2042-3014

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 支架安装,通孔安装 20.7mm(长度)*59.3mm(高度)
供应商型号: 3105467
供应商: 海外现货
标准整包数: 1

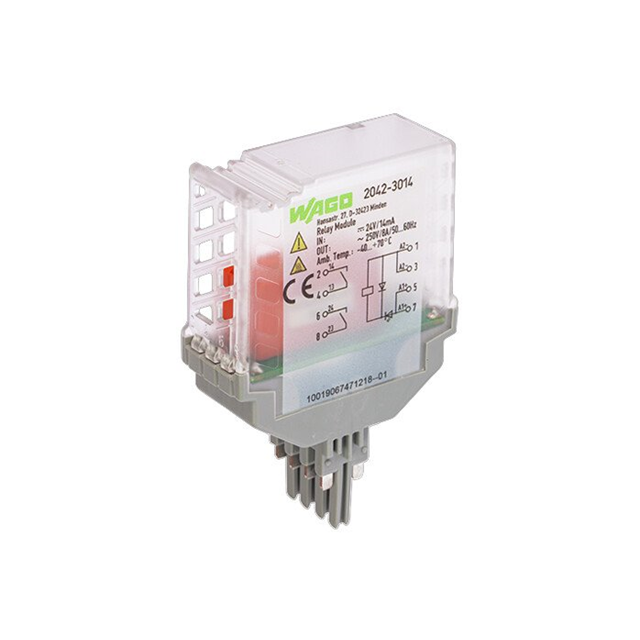

WAGO 其他继电器 2042-3014

2042-3014概述

    电子元器件产品技术手册

    产品简介


    本产品为一款继电器模块,型号为2042-3014,适用于广泛的工业控制及自动化应用领域。该模块采用24 VDC输入电压,并配备两个常开(2a)的触点,具有良好的电气特性和稳定性。广泛应用于配电系统、自动控制系统、智能建筑等领域。

    技术参数


    以下是该继电器模块的技术规格:
    - 控制电路:
    - 额定输入电压:24 VDC
    - 输入电压范围:-30% ~ +25%
    - 额定输入电流:13.8 mA
    - 负载电路:
    - 常开触点数:2个
    - 触点材料(继电器):AgNi合金
    - 最大连续电流:8 A
    - 最大切换电压:250 VAC
    - 最大切换功率(电阻负载):2000 VAAC;DC情况请参考负载限制曲线
    - 推荐最小负载:5 V / 100 mA
    - 吸合时间(典型值):8 ms
    - 释放时间(典型值):6 ms
    - 弹跳时间(典型值):4 ms
    - 电气寿命(常开触点,电阻负载,23℃):100,000次操作(每操作2x8A)
    - 机械寿命(常开触点,电阻负载,23℃):10,000,000次操作
    - 安全和保护:
    - 额定电压:250V
    - 额定冲击电压:4 kV
    - 污染等级:2级
    - 控制/负载电路绝缘强度(交流,1分钟):3 kVrms
    - 开路接触绝缘强度(交流,1分钟):1 kVrms
    - 通道/通道间绝缘强度(交流,1分钟):2.5 kVrms
    - 防护等级:IP20
    - 尺寸与重量:
    - 宽度:20.7 mm / 0.815英寸
    - 高度:77.7 mm / 3.059英寸
    - 从表面到顶端高度:59.3 mm / 2.335英寸
    - 深度:52 mm / 2.047英寸
    - 重量:36.9 g
    - 环境要求:
    - 运行温度范围:-40 ~ 70℃
    - 存储温度范围:-40 ~ 85℃
    - 最高工作海拔:2000米

    产品特点和优势


    - 双触点设计:提供更高的可靠性,减少单触点失效的风险。
    - AgNi触点材料:增加电接触的耐久性和可靠性。
    - 宽输入电压范围:-30% ~ +25%,确保在不同电源条件下的稳定运行。
    - 高标准认证:通过UL和EN认证,符合相关行业标准,提高安全性。

    应用案例和使用建议


    - 应用场景:工业控制系统、家庭自动化、智能建筑、通信设备等。
    - 使用建议:
    - 在安装时,请确保正确接线以避免短路。
    - 负载电流不应超过最大连续电流,以防触点损坏。
    - 定期检查,特别是当负载频繁变化时,确保触点清洁无尘。

    兼容性和支持


    - 兼容产品:提供多种标记配件,如标记卡、标记条等,方便识别和管理。
    - 技术支持:制造商提供详细的用户手册和技术支持,可通过电话、邮件或官方网站获取帮助。

    常见问题与解决方案


    - 问题1:继电器吸合时间过长
    - 解决方案:检查电源电压是否稳定,并确保连接线路无异常。
    - 问题2:继电器无法正常释放
    - 解决方案:检查是否有机械卡住或接触不良的情况,必要时进行清理或更换。
    - 问题3:触点烧毁
    - 解决方案:确保负载电流不超过规定值,定期维护以保持触点清洁。

    总结和推荐


    总的来说,该继电器模块以其稳定可靠的性能和广泛的应用范围成为许多领域的理想选择。具备双触点设计、优异的电气特性和高标准的安全认证,使其在市场上具备显著的竞争优势。综上所述,我强烈推荐使用该款继电器模块,特别是在需要高可靠性的工业和商业应用中。

2042-3014参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.7mm(长度)*59.3mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 盒装

2042-3014厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2042-3014数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 2042-3014 2042-3014数据手册

2042-3014封装设计

查看详情并下载
Symbol
Footprint
3D Model
