857-150

产品分类: 其他继电器
厂牌: WAGO
产品描述: 万可 功率继电器, 857系列, 12V 直流线圈电压, 切换电流6A, 单刀双掷
供应商型号: Q-857-150
供应商: WAGO
标准整包数: 20

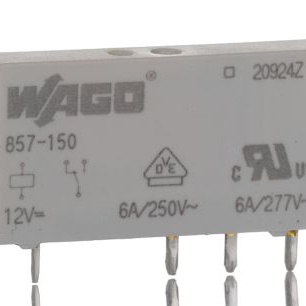

WAGO 其他继电器 857-150

857-150概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型: 插拔式微型切换继电器
    主要功能: 提供单刀双掷(changeover)接触点,用于电路切换和控制。
    应用领域: 广泛应用于工业自动化、楼宇自动化、智能电网等领域,实现电源和信号的切换与保护。

    2. 技术参数


    - 额定电压:
    - DC 12V:857-150
    - DC 24V:857-152(24V)
    - DC 24V:857-153(金触点)
    - DC 48V:857-154
    - DC 60V:857-155(60V)
    - DC 60V:857-157(金触点)
    - 技术规格:
    - 接触材料:AgNi(镀金层)
    - 额定电流:6A
    - 额定电压:250VAC / 250VDC
    - 额定功率:1500VA AC;DC负载见图表
    - 最小负载:10 VDC / 10 mA,24 VDC / 1 mA
    - 开关时间:吸合/释放/反弹时间 8ms / 4ms / -
    - 机械寿命:5 x 10^6次操作
    - 绝缘强度:接触-线圈(AC, 1分钟)4kVrms
    - 工作温度范围:-40°C ~ +85°C
    - 存储温度范围:-40°C ~ +85°C
    - 相对湿度:5% ~ 85%
    - 负载限制曲线:
    - 在不超过30 VDC开关电压和50 mA电流的情况下,以防止金层损坏。超过此电压会导致金层蒸发,可能引起电弧。

    3. 产品特点和优势


    - 插拔设计: 易于安装和维护,减少了更换时的工作量。
    - 高可靠性: 机械寿命高达5 x 10^6次操作,确保长期稳定的性能。
    - 广泛应用: 支持多种电压等级,适用范围广,可用于多种自动化系统。
    - 高安全性: 具备高绝缘强度,有效防止电弧放电和短路。

    4. 应用案例和使用建议


    应用案例: 该继电器常用于工业控制系统中的信号切换和电源切换,例如自动化生产线中的传感器信号切换、电动机的启动和停止控制。
    使用建议:
    - 确保开关电压和电流不超过规定的最大值,特别是在使用金触点型号时。
    - 在高湿度环境下使用时,需考虑防护措施,避免因湿度过高导致的故障。

    5. 兼容性和支持


    - 兼容性: 该继电器与60 VDC, 110 VDC, 220 VDC 和 115 VAC/DC, 230 VAC/DC继电器模块兼容。
    - 支持: 生产商提供详尽的技术支持和售后服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 金触点出现损坏怎么办?
    解决方案: 请确保开关电压不超过30 VDC且电流不超过50 mA,避免金层被破坏。

    - 问题: 开关时间不稳定怎么办?
    解决方案: 检查接线是否牢固,确保电源供应稳定,如仍存在问题,联系技术支持。

    7. 总结和推荐


    综合评估: 该继电器具备较高的机械寿命和绝缘强度,适用于各种工业自动化应用。其插拔设计大大简化了安装和维护过程。
    推荐: 高度推荐该继电器产品,特别是对于需要高可靠性和长寿命的应用场合。

857-150参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 5mm(长度)*28mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

857-150厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

857-150数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 857-150 857-150数据手册

857-150封装设计

查看详情并下载
Symbol
Footprint
3D Model
