788-314

产品分类: 其他继电器
厂牌: WAGO
产品描述:
供应商型号: 788-314
供应商: 云汉优选
标准整包数: 1
WAGO 其他继电器 788-314

788-314概述

    # 高品质电子元器件:微型切换继电器及插座

    产品简介

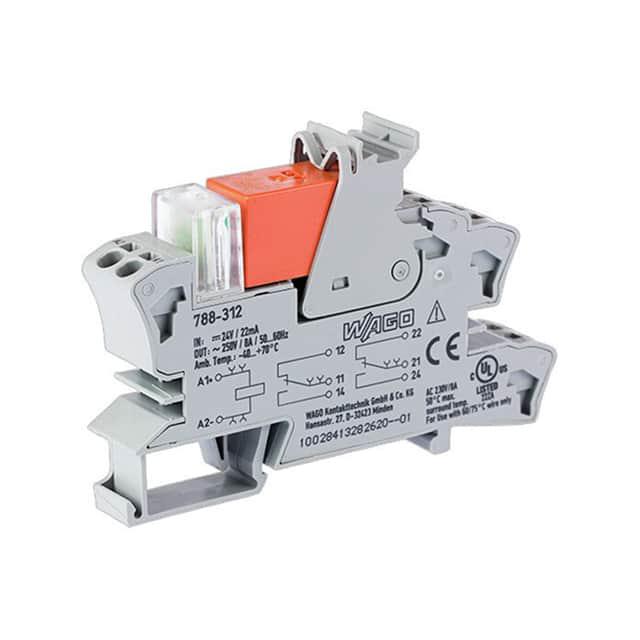

    微型切换继电器及插座(Relay with Miniature Switching Relay)是专为自动化控制、工业自动化以及智能建筑系统设计的关键组件。这类继电器配备有一个或两个转换触点以及状态指示灯,高度仅为15毫米,能够有效地用于需要高可靠性的控制电路中。由于其小型化设计,这些继电器在有限空间内提供高性能的开关操作,适用于各种电气和电子控制系统中。

    技术参数


    以下是一些关键的技术规格和性能参数:
    | 规格 | 参数 |

    | 额定输入电压(VN) | 12 V, 24 V, 48 V, 60 V, 110 V DC |
    | 接触材料 | AgNi 90/10 |
    | 最大连续电流 | 16 A |
    | 最大接通电流(4秒) | 30 A (AC), 15 A (AC) |
    | 最大切换电压 | 250 VAC |
    | 额定负载(电阻性) | 4 kVA (AC, DC) |
    | 额定电压至EN 60664-1| 250 V / 4 kV / 3 |
    | 绝缘强度(接触-线圈)| 5 kVrms |
    | 绝缘强度(空触点) | 1 kVrms |
    | 绝缘强度(触点-触点)| 2.5 kVrms |
    | 工作温度范围 | -25°C ... +50°C |
    | 存储温度范围 | -40°C ... +70°C |
    | 尺寸(宽 x 高 x 长) | 15 x 54 x 86 mm |

    产品特点和优势


    微型切换继电器及插座的主要优势如下:
    1. 紧凑设计:继电器的高度仅为15毫米,非常适合在空间受限的应用环境中使用。
    2. 多种电压选择:支持12 V到110 V DC的不同额定电压,可适应广泛的电气需求。
    3. 高性能触点:采用AgNi 90/10触点材料,保证了长久的使用寿命和出色的电气性能。
    4. 安全隔离:确保在不同电压等级下的安全隔离,满足DIN EN 50178标准。
    5. 长寿命:机械寿命高达3000万次操作,适合高频率应用场合。

    应用案例和使用建议


    这些微型切换继电器广泛应用于工业自动化控制、智能建筑系统以及各类电气控制系统中。例如,在工厂自动化流水线上,它们可以用来控制电动机或其他执行器的启停;在智能家居系统中,它们可以作为照明系统控制的一部分。为了更好地利用这些继电器,我们建议在安装前仔细阅读技术手册,尤其是关于负载限制曲线和保护电路的部分,以避免过载造成的损坏。同时,对于高于250 V的应用场景,必须使用隔板以确保安全隔离。

    兼容性和支持


    该产品与其他标准DIN 35导轨上的模块具有良好的兼容性,适用于常见的工业安装环境。此外,制造商提供了详细的配件列表和技术支持,包括安装指导和故障排除指南。对于购买后的技术支持和维护需求,用户可以通过制造商的官方网站或客户服务热线获得帮助。

    常见问题与解决方案


    以下列出了几个常见的用户疑问及其解决办法:
    1. Q: 继电器接通时发出异常响声怎么办?
    - A: 检查是否有异物卡在内部或者接触不良。必要时重新安装或更换新的继电器。
    2. Q: 如何处理继电器过热问题?
    - A: 确保所连接的负载不超过额定负载,检查散热条件是否良好,必要时增加额外的冷却措施。
    3. Q: 遇到频繁的接触不良如何解决?
    - A: 清洁触点区域,确保接触面干净无污染。若问题依旧,则考虑更换新的继电器。

    总结和推荐


    总体而言,微型切换继电器及插座凭借其高效能、可靠的性能和灵活的应用范围,成为众多工业和自动化系统的理想选择。我们强烈推荐这些产品给需要在狭小空间内实现高可靠性开关操作的项目。无论是在生产线上还是家庭自动化系统中,这类继电器都能够展现出卓越的表现,帮助您实现更高效的控制管理。

788-314参数

参数
开关功能 -
继电器类型 -
零件状态 在售
包装方式 盒装

788-314厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

788-314数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 788-314 788-314数据手册

788-314封装设计

查看详情并下载
Symbol
Footprint
3D Model
