787-1122

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-787-1122
供应商: 期货订购
标准整包数: 100
WAGO  787-1122

787-1122概述

    电子元器件产品技术手册概述

    产品简介

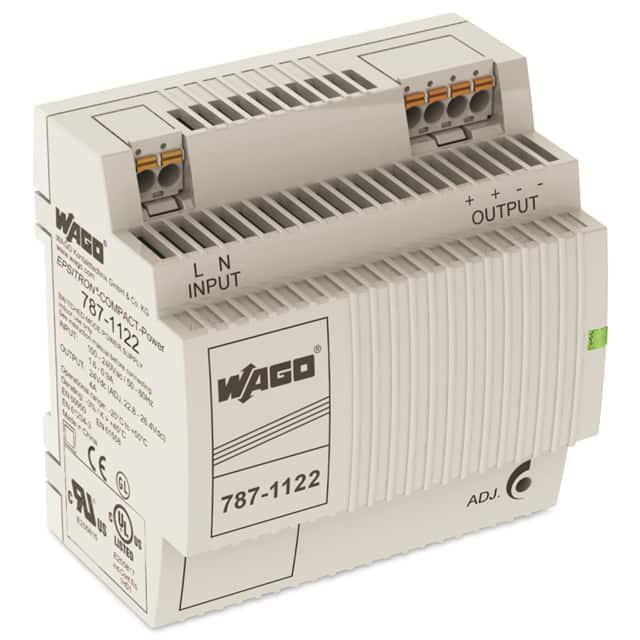

    本技术手册介绍的是由WAGO生产的EPSITRON® COMPACT开关电源(产品型号:787-1122)。这款开关电源是一种高效能的直流电源转换装置,适用于多种工业应用场景。它的主要功能包括稳压输出、高效率运行以及在极端条件下的稳定表现。这些特性使得它成为自动化控制、机器制造和工业自动化领域不可或缺的一部分。

    技术参数


    - 输入电压:100 ... 240 VAC 或 120 ... 373 VDC
    - 频率范围:44 ... 66 Hz;0 Hz
    - 输入电流:1.6 A (110 VAC), 0.9 A (230 VAC)
    - 最大输入电流:3.5 A (< 100 VAC), 3 A (< 90 VAC)
    - 输出电压:24 VDC (SELV),可调范围:22.8 ... 26.4 VDC
    - 输出电流:4 A (24 VDC)
    - 最大输出电流:2.4 A (任何安装位置)
    - 效率:典型值88%
    - 功率损耗:空载时为0.8 W;额定负载时为13.1 W
    - 最大功率损耗:14.8 W (100 VAC, 24 VDC, 4 A)
    - 工作温度范围:操作温度-25 ... +60 °C;存储温度-25 ... +80 °C
    - 湿度范围:5 ... 96%,无冷凝
    - 保护等级:II级防护;IP20等级

    产品特点和优势


    EPSITRON® COMPACT开关电源具有以下几点独特优势:
    - 使用了picoMAX®连接技术,无需工具即可实现插拔式连接,极大地提高了连接的便利性和可靠性。
    - SELV认证确保其在电气隔离方面的安全标准,满足了EN 60950-1和UL 60950-1的安全要求。
    - 支持并联和串联操作,增强了系统灵活性。
    - 具备过载保护、短路保护及过温保护等功能,进一步提升了产品的可靠性和耐用性。
    - 高达88%的转换效率,减少了能源消耗,有利于节能减排。

    应用案例和使用建议


    该开关电源广泛应用于自动化控制系统中,例如机械手控制器、工厂自动生产线等。针对不同的应用场景,建议如下:
    - 确保输入电压范围符合实际需求,避免电压波动导致的故障。
    - 定期检查散热系统以保证正常散热。
    - 考虑到可能的瞬态冲击,建议在重要节点处增加滤波电容。

    兼容性和支持


    该产品可以与其他标准电器元件和设备进行良好的兼容。对于技术支持和维护服务,用户可以通过电话、邮件或访问官方网站获取帮助。此外,产品提供详细的用户手册和故障排除指南,方便用户自行解决问题。

    常见问题与解决方案


    - 问题1:如何判断设备已经发生过载?
    - 解决方案:通过检查设备是否持续处于电流限制状态,同时观察指示灯的变化情况。如果发现异常,请立即断开电源并联系专业技术人员。
    - 问题2:如何选择合适的保险丝?
    - 解决方案:根据设备的工作电流选择相应额定值的保险丝。例如,内部保险丝建议选用T 4A/250V。

    总结和推荐


    总体而言,EPSITRON® COMPACT开关电源以其高效、可靠的性能赢得了用户的青睐。它不仅能满足不同应用场景的需求,还具备较强的兼容性和全面的技术支持。我们强烈推荐这款产品给需要高性能直流电源供应系统的用户。

787-1122参数

参数
零件状态 在售
包装方式 盒装

787-1122厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1122数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 787-1122 787-1122数据手册
