HPR103C

产品分类:
产品描述:
供应商型号:
供应商:
标准整包数: 0

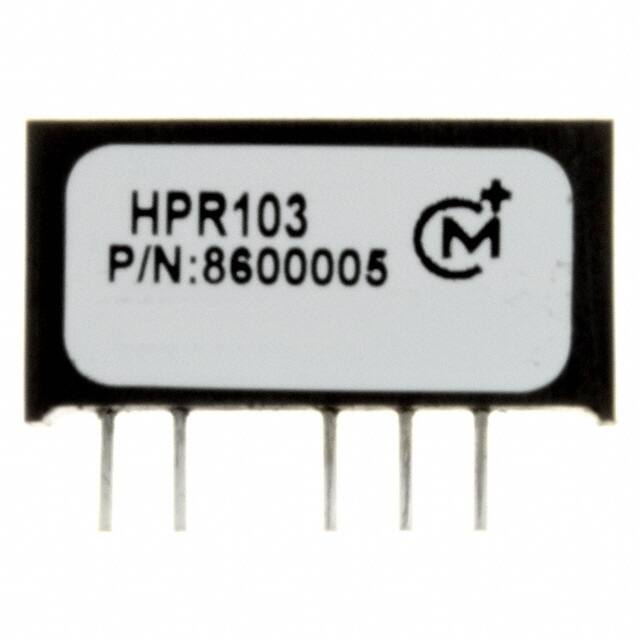

MURATA MANUFACTURING  HPR103C

HPR103C概述


    产品简介


    HPR1XXC系列是由Murata Power Solutions公司设计制造的0.75瓦单输出直流/直流转换器。该系列产品通过先进的电路设计和封装技术提供卓越的可靠性和性能。这些转换器适用于需要高效率、高功率密度的应用场合,如工业控制、通信设备、医疗设备等领域。HPR1XXC系列提供了多种型号以适应不同的输入电压和输出电压需求,具有低成本、高效率、宽温度范围等显著优势。

    技术参数


    - 输入电压范围:4.5VDC至26.4VDC
    - 输出功率:750mW
    - 输出电压精度:±5%
    - 纹波噪声(带宽10Hz至2MHz):30mVrms至40mVrms
    - 隔离电压:750VDC
    - 泄漏电流:2mArms至8.5mArms
    - 开关频率:170kHz
    - 温度范围:操作温度-40°C至+100°C,存储温度-40°C至+110°C

    产品特点和优势


    HPR1XXC系列具有以下特点和优势:
    - 成本效益:低功耗设计和内部过滤使HPR1XXC成为低成本、高性能的解决方案。
    - 高效率:最高效率可达79%,内部分散功率仅190mW,可在高达85°C的温度下运行而无降额。
    - 高功率密度:10瓦/立方英寸,适合空间受限的应用。
    - 多包样式:提供多种封装选项以适应不同需求。
    - 环保:符合RoHS标准,绿色环保。

    应用案例和使用建议


    HPR1XXC系列广泛应用于各种需要高效能、高可靠性的系统中。例如,在工业控制系统中,它可以作为电源管理的一部分,为各种传感器和控制器提供稳定电源。此外,它也可用于医疗设备中,为关键组件提供稳定的电源供应。
    使用建议:
    1. 在使用过程中,建议确保输入电压稳定在规定范围内,避免过高或过低导致设备损坏。
    2. 使用时应考虑到散热问题,特别是在高负载条件下,需确保良好的散热措施。
    3. 在选择替代品时,建议优先考虑NMR、MER和MEA系列的替代型号,以获得最佳匹配和可靠性。

    兼容性和支持


    HPR1XXC系列提供了多种型号,可以适应不同的电压需求。该系列产品与市面上的其他电子元器件具有良好的兼容性。Murata Power Solutions公司提供全面的技术支持和服务,确保客户能够顺利使用该系列产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在高负载下出现过热现象 | 确保良好的散热措施,适当增加散热片或者改善通风条件。 |
    | 设备无法正常启动 | 检查输入电压是否在正常范围内,检查连接线是否松动或损坏。 |
    | 输出电压不稳定 | 调整输出电容值,增加滤波电容以提高稳定性。 |

    总结和推荐


    综上所述,HPR1XXC系列是一款高性能、低成本且具备多种优势的0.75瓦单输出直流/直流转换器。它适用于工业、通信及医疗等领域的广泛应用。其高效率、高功率密度、良好的温度特性和广泛的适用性使其在市场上具有较高的竞争力。因此,我们强烈推荐该系列产品给需要高效能、高可靠性的系统设计者。
    希望这篇文章能够帮助您更好地了解HPR1XXC系列产品的特性和应用。如果您有任何疑问或需要更多详细信息,请联系Murata Power Solutions官方技术支持。

HPR103C参数

参数
通用封装 SIP
包装方式 管装

HPR103C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

HPR103C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING MURATA MANUFACTURING HPR103C HPR103C数据手册
