713-127

产品分类:
厂牌: WAGO
产品描述:
供应商型号: 713-127
供应商: 云汉优选
标准整包数: 1

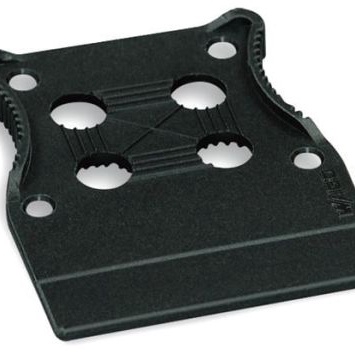

WAGO  713-127

713-127概述

    WAGO MCS MINI HD 双排插座技术手册

    1. 产品简介


    WAGO MCS MINI HD 双排插座是一种高性能、高密度的连接器系统,适用于多种导线尺寸和材料。它专为各种工业应用设计,如控制柜、自动化系统和通信设备。该系列产品提供黑色外壳选项,并可通过添加后缀进行不同的配置(如镀金或部分镀金接触面)。

    2. 技术参数


    - 基本规格
    - 插针间距:3.5 mm (0.138 in)
    - 材料:绝缘材料为玻璃纤维增强聚酰胺(PA 6.6-GF),防火等级为UL 94 0V
    - 温度范围:-60°C 到 +100°C
    - 插头材料:铬镍弹簧钢(CrNi),接触材料为铜合金,接触面镀锡
    - 电气参数
    - 额定电压:IEC/EN 60664-1 下额定电压为80 V、160 V 和 250 V
    - 额定浪涌电压:2.5 kV
    - 额定电流:10 A(适用于所有规格)
    - 使用组别:UL 1059 B C D
    - UL 认证电压:150 V,10 A
    - CSA 认证电流:10 A
    - 导线规格
    - 固态导线:0.08-1.5 mm²
    - 细股导线:0.08-1.5 mm²
    - 细股导线(带绝缘套管):0.25-1.0 mm²
    - 细股导线(不带绝缘套管):0.25-1.0 mm²
    - 美国线规:28-16 AWG
    - 操作规范
    - 剥线长度:6-7 mm / 0.24-0.28 in

    3. 产品特点和优势


    - 多功能性:可连接多种类型的导线,支持固态和细股导线
    - 高密度:紧凑型双排连接器,适合空间有限的应用环境
    - 安全性:通过防错配设计确保安全使用,防止意外断开
    - 便捷操作:集成杠杆结构,便于插拔,同时防止误操作导致的断开

    4. 应用案例和使用建议


    应用案例:
    - 在自动化控制系统中作为信号传输接口
    - 在工业控制柜内用于电源连接和信号传输
    使用建议:
    - 在高湿度或高温环境中使用时,需确保环境条件符合规格要求
    - 定期检查连接点以确保接触良好,避免因氧化导致接触不良

    5. 兼容性和支持


    - 该产品与 WAGO 的其他 MCS MINI HD 配件完全兼容,如标记配件、操作工具、直接标记和应力释放板
    - 厂商提供技术支持,具体信息可在官网 www.wago.com 查找

    6. 常见问题与解决方案


    - Q:如何防止连接器松动?
    - A: 使用适当的扭力紧固螺丝,并定期检查确保接触良好
    - Q:导线剥线长度如何控制?
    - A: 使用专用剥线工具,并严格按照手册中的规定长度进行操作
    - Q:如何清洁连接器?
    - A: 使用无尘布或软刷子轻轻清洁,避免使用腐蚀性化学品

    7. 总结和推荐


    优点:
    - 高密度设计,适用于空间受限的应用环境
    - 多种导线连接选项,支持固态和细股导线
    - 防止错误连接的设计,提高安全性
    - 支持模块化配件,易于维护
    综合评价:
    WAGO MCS MINI HD 双排插座是一款高效可靠的连接解决方案,适用于多种工业应用场景。其高密度设计和多功能性使其在市场上具有很强的竞争力。强烈推荐用于需要高可靠性连接的自动化控制系统。
    通过详细的技术手册,我们可以看出该产品不仅在设计上考虑周全,而且在电气特性和机械性能方面也表现优异。因此,对于寻找高效、可靠连接解决方案的工程师和设计师来说,WAGO MCS MINI HD 是一个值得信赖的选择。

713-127参数

参数
长*宽*高 25mm*3mm*31mm
安装方式 板安装
零件状态 在售
包装方式 盒装

713-127厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-127数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 713-127 713-127数据手册

713-127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2255
25+ ¥ 5.1548
50+ ¥ 5.0192
库存: 16
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 6.22
