750-432

产品分类: 其他工具
厂牌: WAGO
产品描述: Wago PLC输入输出模块 PLC输入输出模块, TM5系列, 数字输入, 用于750 系列
供应商型号: 750-432
供应商: 云汉优选
标准整包数: 1
WAGO 其他工具 750-432

750-432概述

    高质量电子元器件产品技术手册

    产品简介

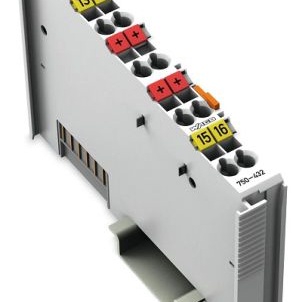

    本技术手册旨在介绍一种4通道数字输入模块(750-432/753-432),适用于24V直流电源的工业自动化控制场合。该模块设计用于接收来自现场传感器的控制信号,具有高灵活性和可靠性的特点。它广泛应用于工业控制系统、楼宇自动化、机器制造等领域,特别适合需要多路数字输入的应用场景。

    技术参数


    - 型号:
    - 750-432/753-432:带有噪声抑制滤波器,时间常数为3.0毫秒。
    - 750-433/753-433:带有噪声抑制滤波器,时间常数为0.2毫秒。
    - 输入数量: 4个输入通道
    - 电流消耗: 5.5 mA
    - 工作电压: 24 V DC(-25% ... +30%)
    - 信号电压范围:
    - 低电平:-3 V ... +5 V DC
    - 高电平:15 V ... 30 V DC
    - 滤波时间: 3.0 ms 或 0.2 ms
    - 输入电流: 4.5 mA
    - 绝缘强度: 500 V 系统/电源
    - 内部位宽: 4位
    - 连接方式: 使用CAGE CLAMP®接线端子
    - 适用导线截面积: 0.08 mm² 至 2.5 mm²(AWG 28 至 14)
    - 宽度: 12 mm
    - 重量: 48.5 g

    产品特点和优势


    - 高可靠性: 具有双保险机制,采用24V DC电源和高边开关,确保稳定运行。
    - 抗干扰能力强: 带有可调节时间常数的噪声抑制滤波器,确保信号的稳定传输。
    - 电气隔离: 现场和系统级别之间完全电气隔离,避免相互干扰。
    - 灵活性: 可以直接连接最多四个传感器,减少外部硬件需求。

    应用案例和使用建议


    此模块非常适合于需要多个数字输入点的应用,如工业控制面板、分布式控制系统等。根据实际应用场景,建议在安装时注意以下几点:
    - 仔细选择合适的导线截面和长度,确保良好的接触。
    - 在接线前检查所有输入端子的电压范围,避免过压损坏。
    - 使用适当的过滤器设置,确保信号的准确性。

    兼容性和支持


    - 认证: 符合UL 508, ANSI/ISA 12.12.01, IECEx, ATEX等多种国际标准。
    - 配件: 包括不同类型的连接器和标记系统,便于安装和标识。
    - 技术支持: 提供详细的安装指南和技术文档,厂商提供全面的技术支持服务。

    常见问题与解决方案


    - 问题1: 接入模块后,信号读取不准确。
    - 解决办法: 检查电源电压是否在正常范围内(24 V DC ±25%),同时确认传感器信号是否符合要求。
    - 问题2: 设备无法启动。
    - 解决办法: 确认电源电缆连接正确无误,检查电源供应是否正常。

    总结和推荐


    这款4通道数字输入模块在多种工业应用中表现优异,具备高可靠性和稳定性。其独特的设计和多项认证使得它在市场上具有很强的竞争力。无论是对于新项目还是现有系统的升级,这都是一个值得考虑的选择。综上所述,强烈推荐使用这款产品。

750-432参数

参数
长*宽*高 100mm*12mm*64mm
安装方式 DIN导轨安装,弹簧安装
包装方式 盒装

750-432厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-432数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-432 750-432数据手册

750-432封装设计

查看详情并下载
Symbol
Footprint
3D Model
