750-531/000-800

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: Q-750-531/000-800
供应商: WAGO
标准整包数: 1

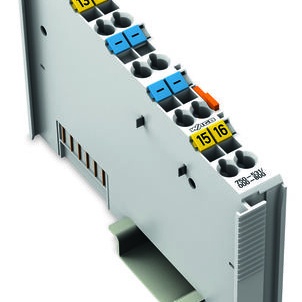

WAGO 其他工具 750-531/000-800

750-531/000-800概述

    电子元器件产品技术手册解析:4通道数字输出模块

    1. 产品简介


    本产品是一款4通道数字输出模块,型号为750-531 / 753-531,适用于直流24V电压供电环境。该模块主要用于自动化设备向连接的执行器传输控制信号。它具备四个独立的输出通道,每个通道可直接连接一个执行器,并且所有输出均具备短路保护功能。由于四个独立的0V连接点设计,使得四通道数字输出模块能够灵活地连接多个执行器,满足多种自动化应用需求。

    2. 技术参数


    - 输出通道数:4
    - 最大电流消耗(内部):10mA
    - 工作电压范围:24V DC (-25% ... +30%)
    - 负载类型:电阻、电感、灯具
    - 最大切换频率:1kHz
    - 反向电压保护:是
    - 最大输出电流(短路保护):0.5A
    - 电感负载关断能量耗散(最大):0.3J
    - 电磁兼容性(EMC):符合EN 61000-6-2和EN 61000-6-4标准(适用于海洋应用)
    - 电气隔离:500V系统/电源隔离
    - 端口连接方式:CAGE CLAMP®压接端子
    - 导线截面:0.08mm²至2.5mm²(AWG 28至14)
    - 带宽:4位输出
    - 宽度:12mm
    - 重量:48.5g

    3. 产品特点和优势


    - 多通道设计:该模块提供4个独立的输出通道,可以同时驱动多个执行器,提高系统的灵活性和可靠性。
    - 高集成度:集成短路保护功能,避免外部电路故障导致设备损坏,提高系统安全性。
    - 宽工作电压范围:支持24V DC供电,电压范围在-25%至+30%,适应各种不同供电条件的应用环境。
    - 抗干扰性强:通过电磁兼容性测试,确保设备在复杂环境下仍能稳定运行。
    - 简易安装:采用CAGE CLAMP®端子,方便快速连接,且易于维护和更换。

    4. 应用案例和使用建议


    该模块广泛应用于工业自动化控制系统,例如工厂生产线、建筑楼宇自动化系统等。它可用于驱动各种类型的执行器,如电磁阀、电动机、指示灯等。为了实现最佳效果,建议用户按照制造商提供的连接指南进行安装,并根据具体应用场景选择合适的负载类型。例如,在驱动感性负载时,需要注意可能产生的瞬态电压峰值,需要配置适当的滤波器或保护电路以避免损害输出端口。

    5. 兼容性和支持


    该模块与市面上主流的24V DC供电设备兼容,可以方便地集成到现有的自动化系统中。此外,厂商提供了丰富的技术支持文档和客户服务热线,帮助用户解决在安装和使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1:如何判断模块是否正常工作?
    解决方案:可以通过观察面板上的状态指示灯来判断。正常工作时,指示灯亮起;若有任何问题,则相应的指示灯会熄灭或闪烁。

    - 问题2:如何更换损坏的端子?
    解决方案:使用专用工具拆卸旧端子,然后安装新的CAGE CLAMP®端子。详细步骤请参考用户手册。
    - 问题3:当模块输出电流过大时如何处理?
    解决方案:检查所连接的负载是否超出了模块的最大输出电流限制(0.5A)。如果超出,考虑使用继电器或其他功率放大设备进行电流放大。

    7. 总结和推荐


    总体而言,这款4通道数字输出模块以其多通道设计、高集成度、抗干扰性和简易安装等特点,在工业自动化领域展现出卓越的性能和市场竞争力。尤其适合于对设备安全性、可靠性和兼容性有较高要求的应用场合。如果您正在寻找一款高性能、多功能的数字输出模块,该产品无疑是一个值得信赖的选择。

750-531/000-800参数

参数
包装方式 盒装

750-531/000-800厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-531/000-800数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-531/000-800 750-531/000-800数据手册

750-531/000-800封装设计

查看详情并下载
Symbol
Footprint
3D Model
