WAGO 其他接口芯片 750-630/000-002

750-630/000-002概述

    电子元器件产品技术手册解析

    1. 产品简介

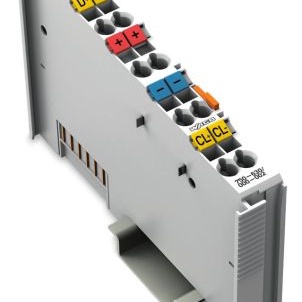

    本文介绍的产品是SSI接口模块,主要用于直接连接SSI传感器。这类模块广泛应用于自动化控制、工业测量和控制系统中,能够为PLC或PC提供准确的数据传输服务。通过内部调节,可以灵活设置不同的工作模式、传输频率和比特宽度。

    2. 技术参数


    - 传感器连接:In +D, -D / Out +CI, -CI
    - 电流消耗:典型值为20mA(内部)
    - 供电电压:通过电源跳线接触点提供24V DC(允许范围为-15%至+20%)
    - 波特率:最高125kHz(可配置至250kHz)
    - 串行输入:32位(最大位宽)
    - 信号输出:差分信号(RS 422)
    - 信号输入:差分信号(RS 422)
    - 代码格式:格雷码
    - 隔离度:系统/电源隔离500V
    - 内部位宽:1 x 32位(数据位);1 x 8位控制/状态位(可选)
    - 线缆连接:CAGE CLAMP®
    - 导线截面:0.08mm² 至 2.5mm² / AWG 28 至 14
    - 剥线长度:8mm 至 9mm / 0.33英寸
    - 宽度:12mm
    - 重量:46.5g
    - 抗电磁干扰:符合EN 61000-6-2标准(海上应用)
    - 电磁辐射:符合EN 61000-6-4标准(海上应用)

    3. 产品特点和优势


    - 灵活性高:可以通过控制寄存器设置不同的操作模式、传输频率和比特宽度,适应多种应用场景。
    - 稳定性好:具备较高的系统/电源隔离能力,确保信号传输的稳定性和可靠性。
    - 广泛的适用性:满足工业自动化领域中的各种需求,适用于不同类型的传感器和系统集成。
    - 坚固耐用:重量轻,结构紧凑,适合于复杂且恶劣的工作环境。

    4. 应用案例和使用建议


    - 自动化生产线:这种模块可以在自动化生产线上用于精确控制和监测生产过程,提高生产效率。
    - 环境监测系统:可用于环境监测系统,如气象站、水质监测站等,提供准确的测量数据。
    - 机器健康监测:可以集成到机械设备中,实时监测设备状态,提前预警故障,减少意外停机时间。
    使用建议:
    - 确保传感器和控制器之间通信的可靠性,特别是在长距离或复杂环境中。
    - 定期检查电源和接线情况,以确保正常供电和数据传输。
    - 在特定环境下使用时,需考虑特殊防护措施,如防水、防尘等。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他品牌的PLC和PC兼容,但具体型号需确认。另外,产品具有RS 422差分信号接口,支持与其他标准兼容的设备进行通信。
    - 支持和服务:制造商提供全面的技术支持,包括安装指南、故障排除文档以及在线客服等。对于专业安装或复杂应用,建议联系厂家获取定制化的技术支持。

    6. 常见问题与解决方案


    - 问题1:无法正常接收传感器数据
    - 解决方案:检查传感器和模块之间的连接是否正确,确认电源供应正常,同时验证波特率和数据位设置是否一致。

    - 问题2:数据传输不稳定
    - 解决方案:检查电源稳定性,避免电压波动导致信号失真。同时确保信号线路无干扰,必要时可采用屏蔽电缆。

    - 问题3:模块温度过高
    - 解决方案:适当增加散热措施,例如加装散热片或风扇,确保模块运行在推荐的工作温度范围内。

    7. 总结和推荐


    综上所述,该模块以其灵活性、稳定性以及广泛的适用性,成为工业自动化领域的理想选择。它的多种功能设置和出色的抗干扰能力使其在各种应用场景下都能表现出色。对于需要高精度和稳定性的场合,推荐使用该模块。

750-630/000-002参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-630/000-002厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-630/000-002数据手册

厂牌 PDF简要描述 下载
WAGO 其他接口芯片 WAGO 750-630/000-002 750-630/000-002数据手册
