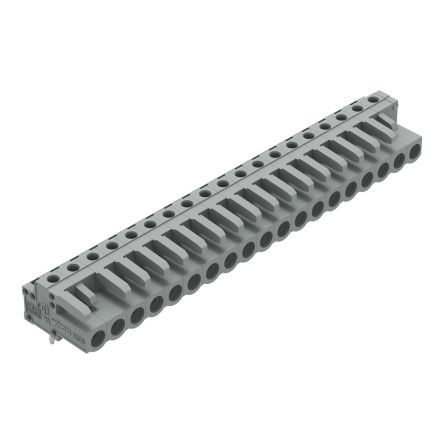

WAGO  232-249

232-249概述


    产品简介


    WAGO公司生产的232-249是一款适用于板对板和板对线连接的垂直或水平安装的THT(通孔)母头接头。这款接头具有0.6 x 1.0毫米的焊接引脚,角度为直角,引脚间距为5毫米,共有19个引脚。这种设计使其特别适合在紧凑空间内实现可靠的电气连接,并被广泛应用于工业自动化、测量设备及通信系统等领域。

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 19 |
    | 引脚间距 | 5 mm (0.197 英寸) |
    | 宽度 | 96.5 mm (3.799 英寸) |
    | 高度 | 16.6 mm (0.654 英寸) |
    | 引脚长度 | 5 mm |
    | 引脚尺寸 | 0.6 x 1 mm |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 锡镀层 |
    | 绝缘材料 | 尼龙66(PA66) |
    | 额定电压(UL/CSA III/3) | 320V |
    | 额定脉冲电压(UL/CSA III/3) | 4 kV |
    | 额定电流(UL CSA II/2) | 15 A |
    | 工作温度范围 | -60°C 至 +85°C |
    | 重量 | 17.562 g |

    产品特点和优势


    这款THT母头接头采用了高可靠性的锡镀铜合金接触材料,并具有防火等级UL94 V0认证的尼龙66绝缘材料,使得它具备优异的电气特性和耐高温能力。此外,其独特的引脚布局和易于识别的设计使安装和维护更为简便,且通过了严格的UL和CSA认证,确保了产品的安全性和可靠性。

    应用案例和使用建议


    该产品被广泛应用于工业控制系统的信号传输和电源分配,尤其适合需要紧凑设计和高密度连接的应用场景。在实际操作过程中,建议严格按照制造商的安装指南进行装配,以确保良好的电气接触和长期稳定运行。对于初次使用者,推荐利用WAGO提供的CAD库(如TARGET、EAGLE和DesignSpark库),这些库有助于提高设计效率并减少错误。

    兼容性和支持


    该产品支持与多种其他电子元器件和设备的兼容连接,例如与测试插头(如231-661型号)的配合使用。此外,WAGO提供全面的技术支持和售后维护服务,可通过电子邮件、电话或官方网站联系获取更多帮助。

    常见问题与解决方案


    1. Q:如何确定正确的安装方向?
    A:确保焊接引脚的方向与电路板上的焊盘相匹配,一般情况下,引脚间距和排列方式将引导正确的安装方向。

    2. Q:如何检查连接是否良好?
    A:使用万用表检查每个接触点是否有良好的导通,确保无虚焊现象发生。
    3. Q:如何处理长时间暴露于高湿度环境下的锈蚀问题?
    A:可以采用防锈剂定期保养或选用更适合潮湿环境的特殊镀层版本。

    总结和推荐


    总体而言,WAGO 232-249型THT母头接头凭借其优良的电气性能、稳定的机械结构和广泛的应用兼容性,在市场上表现出色。无论是用于工业控制还是日常家用电子产品,都是一个值得信赖的选择。如果你正在寻找一种高效可靠的连接解决方案,强烈推荐考虑这款产品。

232-249参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

232-249厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-249数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 232-249 232-249数据手册

232-249封装设计

查看详情并下载
Symbol
Footprint
3D Model
