750-474/000-200

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: Q-750-474/000-200
供应商: 云汉优选
标准整包数: 1

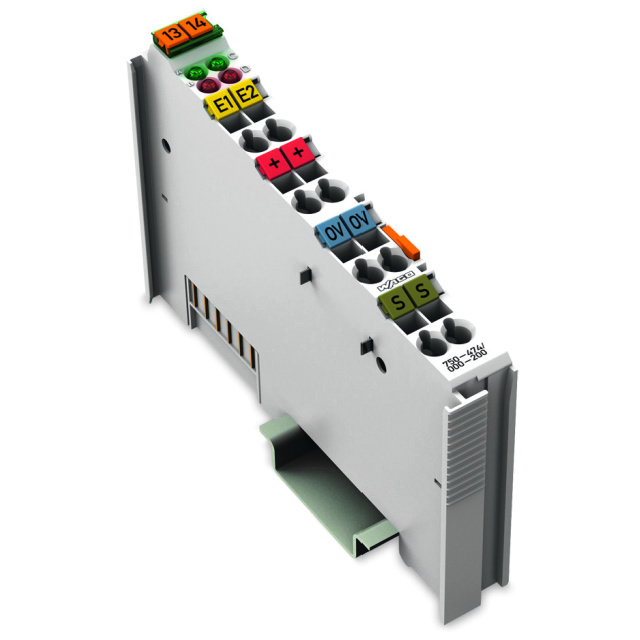

WAGO 其他工具 750-474/000-200

750-474/000-200概述


    产品简介


    电子元器件类型:模拟输入模块
    主要功能:该模块能够为现场设备提供电源,接收并隔离传输来自现场设备的模拟信号至现场总线。
    应用领域:适用于工业自动化系统、过程控制、能源管理等领域,广泛用于需要高精度测量与数据采集的场景。

    技术参数


    | 参数名称 | 技术规格 |

    | 输入通道数量 | 2 |
    | 电源方式 | 系统电压 DC/DC |
    | 内部电流消耗 | 75 mA |
    | 最大输入电压 | 24 V |
    | 输入电压非线性保护 | 1.2 V + 100 Ω × I meas |
    | 信号电流范围 | 0 - 20 mA(750-472/753-472)
    4 - 20 mA(750-474/753-474) |
    | 输入电阻 | 220 Ω @ 20 mA |
    | 过电压保护 | 30 V |
    | 极性反接保护 | 支持 |
    | 分辨率 | 15位 |
    | 转换时间(典型值) | 80 ms |
    | 输入滤波频率 | 50 Hz |
    | 噪声抑制(采样频率内) | < -100 dB |
    | 噪声抑制(高于采样频率) | < -40 dB |
    | 测量误差(25℃) | < ± 0.1 % 满量程值 |
    | 温度系数 | < ± 0.01 %/K 满量程值 |
    | 绝缘等级 | 500 V 系统/供电 |
    | 数据位宽 | 2 x 16位数据,可选配2 x 8位控制/状态 |
    | 接线方式 | CAGE CLAMP® |
    | 导线截面积 | 0.08 mm² 至 2.5 mm² (AWG 28 至 14) |
    | 剥线长度 | 8–9 mm 或 9–10 mm |
    | 模块宽度 | 12 mm |
    | 模块重量 | 55.5 g |

    产品特点和优势


    1. 双通道设计:支持两路独立的模拟信号输入,提高数据采集效率。
    2. 电气隔离:采用高性能隔离技术,确保强电与弱电信号之间的安全传输。
    3. 高精度测量:分辨率达15位,适合精密工业应用。
    4. 灵活供电:通过系统电压供电,降低对外部电源依赖。
    5. 高抗干扰能力:符合EMC标准,尤其在恶劣电磁环境中表现优异。
    6. 广泛兼容性:支持多种信号格式及现场设备连接,适应性强。

    应用案例和使用建议


    应用案例:
    - 化工行业:监测反应釜温度、压力等工艺参数。
    - 电力系统:采集发电机输出功率和电网频率。
    - 食品加工:实时监控冷藏设备内部温度变化。
    使用建议:
    1. 安装时注意屏蔽层正确接地以减少外界干扰。
    2. 根据实际需求选择合适的信号范围(如0-20 mA或4-20 mA)。
    3. 若需处理高频噪声较大的环境,则建议增加外部滤波电路。

    兼容性和支持


    该产品支持多种标准协议,与主流PLC、DCS系统无缝对接。厂商提供全面的技术文档和技术支持服务,包括在线帮助、培训课程及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接是否稳固 |
    | 测量值不稳定 | 添加硬件滤波器 |
    | 高温环境下工作异常 | 确保模块安装在通风良好位置 |
    | 数据采集错误 | 更新固件至最新版本 |

    总结和推荐


    综合评估:此款模拟输入模块凭借其卓越的精度、可靠性和易用性,在工业自动化领域表现出色。它不仅具备良好的电磁兼容性,还提供了灵活的配置选项,非常适合复杂工业环境下的应用需求。
    推荐结论:强烈推荐给需要高精度模拟信号采集的企业用户。无论是新建项目还是现有系统的升级替换,该产品都将是理想的选择。

750-474/000-200参数

参数
长*宽*高 64mm(高度)
零件状态 在售
包装方式 盒装

750-474/000-200厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-474/000-200数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-474/000-200 750-474/000-200数据手册
