742-111

产品分类:
厂牌: WAGO
产品描述:
供应商型号: 742-111
供应商: 云汉优选
标准整包数: 1

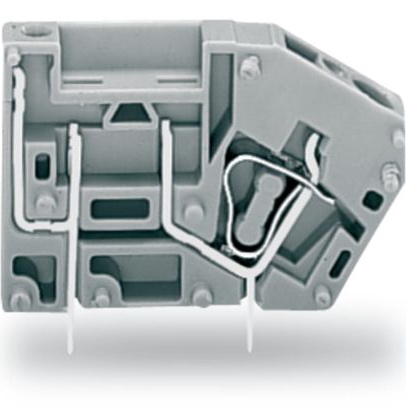

WAGO  742-111

742-111概述

    电子元器件产品技术手册:可堆叠接线端子

    1. 产品简介


    本文档介绍了型号为742-111的可堆叠接线端子。这款接线端子采用CAGE CLAMP®技术,通过简单的工具操作即可完成接线。产品设计用于在电子控制板上进行快速且简单的故障更换,适用于电压范围在42V及以上的电路连接。此外,该产品配备了检测插孔,方便测试和维护。适用于II/2、III/2和III/3类别,符合多种国际标准,如IEC/EN 60664-1、UL 1059和CSA标准。

    2. 技术参数


    - 额定电流:单个配置下可达15A,组合配置下为10A。
    - 额定电压(不同类别):
    - II/2:630V
    - II/2冲击电压:4kV
    - III/2:320V
    - III/2冲击电压:4kV
    - III/3:320V
    - III/3冲击电压:4kV
    - 绝缘材料:聚酰胺66 (PA66),UL 94 V0等级。
    - 工作温度范围:-60°C至+105°C。
    - 接触电阻:≤1mΩ(测试电流1A时)。
    - 引脚直径:1x0.8mm。
    - 安装间距:5mm。
    - 重量:3.745g。
    - 颜色:灰色。


    3. 产品特点和优势


    该产品采用了CAGE CLAMP®自锁技术,确保接线稳定可靠。其独特的检测插孔允许轻松检测连接状态,提高系统维护效率。此外,它还能够支持多种线径(0.08至2.5mm²),并提供兼容于不同标准的额定值,以满足全球范围内的应用需求。其紧凑的设计适合各种密集布线的场合。

    4. 应用案例和使用建议


    这种可堆叠接线端子非常适合于工业自动化控制系统、楼宇自动化系统以及各种需要高可靠性电气连接的应用场景。例如,在分布式控制系统的信号输入输出点,这些接线端子可以高效地实现电路连接。使用时,建议优先选择与所需导线直径匹配的CAGE CLAMP®端子,以确保最佳电气性能和机械稳定性。同时,务必遵循安全规范,在高于42V的情况下进行操作时采取适当的防护措施。

    5. 兼容性和支持


    本产品与标准工具兼容,例如WAGO公司提供的专用工具。此外,还提供与主流PCB设计软件兼容的CAD模型下载,如DesignSpark、TARGET和EAGLE等。厂家提供了详尽的技术支持,包括电话咨询服务和在线帮助文档,确保用户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - Q: 导线无法牢固固定?
    - A: 检查所使用的导线直径是否符合要求;确保按照正确的步骤使用CAGE CLAMP®工具紧固。
    - Q: 接触不良或存在噪声干扰?
    - A: 重新检查所有连接点,确保无松动现象;可能需要清洁连接部位以去除氧化层。
    - Q: 长时间运行后出现过热情况?
    - A: 确认电流不超过产品规格;增加散热措施,如增大空气流通或添加散热片。

    7. 总结和推荐


    总结而言,WAGO的这款可堆叠接线端子凭借其坚固耐用的设计、广泛的适用性以及高效的维护能力,成为工业及商业应用中的理想选择。特别是对于那些追求高可靠性电气连接的应用场景,此款产品将是一个值得信赖的选择。因此,强烈推荐该产品作为电子控制系统中连接部件的最佳选项之一。

742-111参数

参数
安装方式 通孔安装
包装方式 盒装

742-111厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

742-111数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 742-111 742-111数据手册

742-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
